Мини-кроссовер Hyundai Creta был представлен в 2014 году. На территории России продавался в 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и по настоящее время. За это время модель обновилась. Поставляется по всему миру. В других странах он также известен под названиями Hyundai ix25 и Hyundai Cantus. В этой публикации вы найдете описание предохранителей и реле Hyundai Kreta с блок-схемами и их расположение. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Hyundai Creta

В зависимости от уровня оснащения и года выпуска вашего Hyundai Creta возможна разная конструкция блоков и назначение содержащихся в них элементов. Сверьте информацию с вашими диаграммами.

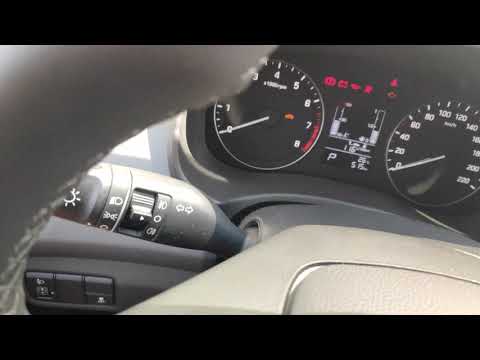

Видео:Замена предохранителейСкачать

Замена предохранителей

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

Hyundai Creta

Пример схемы с крышки блока

Пример схемы из крышки блока в салоне

Схема

Блок-схема на выставке Hyundai Creta

Описание

одинРеле обогревателя заднего стекла 30А
2Блок управления обогревом заднего сиденья 20А
330А в резерве
4Стеклянный модуль электропривода 25А с защитой от защемления
5Указатель поворота и сигнализация 15А
6Блок управления обогревателем сиденья водителя / пассажира 20A
7Стеклоподъемник правый 25А
8Левый стеклоподъемник 25А
920А в резерве
10ЭБУ электронного ключа 10А, модуль иммобилайзера
11Розетка на задней панели 20А
12Розетка на передней панели 20А (прикуриватель)
тринадцатьРеле запирания / отпирания 20А, реле отпирания двери
14Электронные ключи эбу 10А, выключатель стоп-сигнала
15Выключатель МКПП блока ПП 15А (предохранитель — f26 (фонари заднего хода))
шестнадцатьБлок управления 10А (противоугонное реле), переключатель диапазонов коробки передач, электронный блок управления, электронные ключи и блок управления зажиганием, выключатель зажигания и датчик положения педали сцепления
17Электронные ключи ЭБУ 15А
1810А подогрев зеркал
19Консольный переключатель 10A, 4wd ecm, зуммер системы помощи при парковке задним ходом, датчики парковочного ассистента влево / вправо, датчики центра помощи при парковке влево / вправо
ветры10А в резерве
21 годМногофункциональный переключатель 15А, стиральная машина
22Модуль управления кондиционером 10А
2310A регулятор наружных зеркал, цифровые часы, блок управления кондиционером, комбинация приборов, разъем линии передачи данных
24Освещение салона 10А, освещение багажного отделения, направленное освещение, внутреннее освещение, дополнительное освещение спереди слева / справа
2510A bcm, индикатор положения рычага селектора, модуль управления кондиционером, головное AV-устройство с навигацией, модуль электронного вызова mts, модуль управления обогревом сиденья водителя / пассажира, модуль управления обогревом заднего сиденья
2610A pcm / ecm, электронный ключ ECU, модуль иммобилайзера
27Распределительная коробка в моторном отсеке 10А (реле 1 — реле отопителя ptk) Блок PP (реле звукового сигнала), блок управления кондиционером
28 годБлок 10А ПП (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29Аудиосистема 20А, головное аудиовизуальное устройство с навигацией
тридцатьБлок управления микроклиматом 10А, выключатель звукового сигнала, резистор звукового сигнала
31 год10A bcm, выключатель стоп-сигнала
32Переключатель на передней панели 10А, блок управления esp
33Электрохромированное зеркало 10A, модуль управления обогревом заднего сиденья, переключатель регулировки положения фар, обогреватель форсунки омывателя левой / правой фары, модуль управления обогревом сиденья водителя / пассажира, вспомогательная распределительная коробка (реле 2/3 — левый / правый передний стеклоочиститель)
3410А в резерве
35 годЭлектронный вызывной модуль 10А мтс
3620А в резерве
3710А с мдпс — блок мдпс, без мдпс — датчик угла поворота рулевого колеса
3810А блок управления srs — подушка безопасности
39Электронные ключи 10A bcm, ecu
4015А подогрев руля
41 годПредохранитель прикуривателя 20А
42Заднее реле розетки 10А, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальный блок с навигатором, держатель для смартфона, электронный ключ, регулировка зеркала заднего вида
43 год10А комбинация приборов, индикатор подушки безопасности
44Панель приборов 10А

В зависимости от года выпуска за прикуриватель и дополнительные розетки отвечают предохранители 11, 12 и 41.

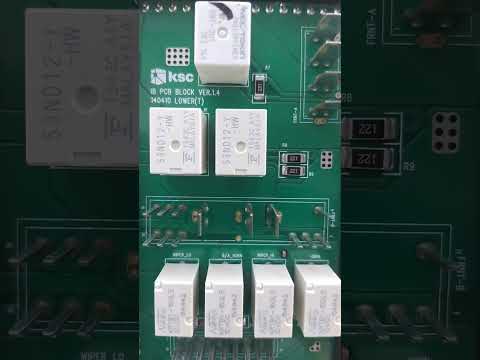

На задней панели устройства могут быть отдельные несъемные реле (MINI PCB).

Схема реле

Реле на задней панели устройства

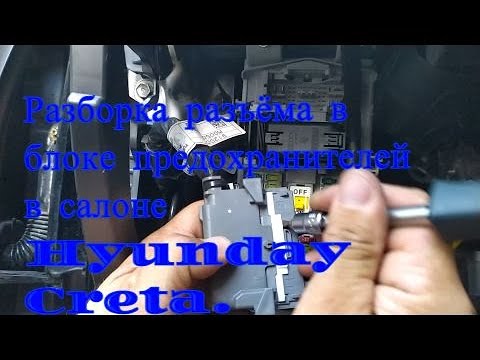

Видео:Разборка разъёма в блоке предохранителей в салоне Hyunday Creta.Скачать

Разборка разъёма в блоке предохранителей в салоне Hyunday Creta.

Блоки под капотом

Общие положения

Блоки под капот Hyundai Creta

Основной блок

Он расположен в левой части моторного отсека.

Фотографический пример блока под капотом

Пример схемы

Фото пример блока под капот 2

Обозначение

MDPS80A MDPS (мотор гидроусилителя)
ALTG4FC (125 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора D4FC / D4FB (150 А): генератор, аккумулятор, все предохранители подключены к предохранителю генератора
ECU2G4FC (10A): ECU (M / T), PCU (A / T) D4FC (15A): CAM SNSR, Glow RLY, WGT, регулирующий клапан EGR, воздушный поток SNSR, IMMOD4FB (15A): CAM SNSR, VGT Vacuum, IMMO
ДАЛЬНИЙ СВЕТРеле электромагнитного клапана дальнего света (двойная функция)
ABS2Блок управления ABS / ESC
ЭБУ 4G4FC (25A): ECU (M / T), PCU (A / T) D4FC (15A): Впускной клапан дозатора, D4FB (15A): реле свечей накаливания, блок счетчика топлива
TCU 1D4FB: TCU (автоматическая коробка передач)
BATT + 5Предохранитель блока предохранителей панели приборов: FS01
АБС 1Блок управления ABS / ESC, диагностика моторного отсека
BATT + 4Предохранитель блока предохранителей в щитке приборов: ФС06, ИПС-1, ИПС-2, ИПС-3
IG1Без кнопки пуска: выключатель зажигания С кнопкой пуска: блок реле PDM
BAT + 1Предохранитель блока предохранителей панели приборов: FS14, FS05, FS13, FS17, FS10, FS02, FS09, реле IOD (автоматическое отключение тока утечки)
ВКЛЮЧЕНИЕD4FC / D4FB: реле свечей накаливания, свечи накаливания
НАГРЕВ ТОПЛИВАD4FC / D4FB: подогреватель топлива
ЭБУ 1(Управление двигателем) Главное реле
ПЕРЕДНИЙ дворникЭлектродвигатель стеклоочистителя (передний)
РОГЗуммер (двойной), зуммер противоугонный
БЕНЗОНАСОСG4FC: реле топливного насоса, электродвигатель топливного насоса
C / FANG4FC (40A) Электродвигатель вентилятора радиатора D4FC / D4FB (50A) Электродвигатель вентилятора радиатора
ВОЗДУХОДУВКАМотор вентилятора
IG2Без кнопки пуска: пусковое реле, пусковой соленоид, выключатель зажигания С пусковой кнопкой: пусковое реле, пусковой соленоид, блок реле PDM
BATT + 3Предохранитель блока предохранителей в щитке приборов: ФС04, ИПС-4, ИПС-5
BATT + 2Предохранитель в блоке предохранителей на приборной панели: FS03, реле P / стеклоподъемника, реле P / выход
ИНЖЕКТОРG4FC: Инжектор (№1, №2, №3, №4)
ЗАПАСНАЯ ЛАМПАПереключатель заднего хода (только для МКПП), комбинированный задний фонарь, левый / правый
КАТУШКА ЗАЖИГАНИЯG4FC: конденсатор, катушка зажигания, внутр.
ДАТЧИК 1G4FC: соленоид регулируемого впуска, регулируемый выходной кулачок (IN, EX), электромагнитный клапан управления продувкой, кислородный зонд (UP, DN), IMMO D4FB: лямбда-зонд, выключатель остановки, привод рециркуляции выхлопных газов, D4FC: выключатель остановки
ЭБУ 3D4FC / D4FB: ECU G4FC: ECU (M / T), PCU (A / T)
ВКЛЮЧЕНИЕD4FC / D4FB: свеча накаливания

Некоторые дополнительные реле могут быть прикреплены к задней части устройства.

Схема

Реле на задней панели блока Hyundai Creta

Дополнительный блок

В зависимости от уровня комплектации на некоторых моделях Kreta устанавливается дополнительный блок.

Дополнительный блок

Текущий макет см. На задней обложке. Есть предохранители и реле, отвечающие за дополнительный обогрев и обогрев стекла.

Положительный полюс аккумулятора также может содержать предохранители большой мощности.
