Hyundai H1 (GRAND STAREX) минивэн широкого спектра применения, выпускаемый с 1996 года в 2 поколениях как фургон или микроавтобус. В этом материале вы найдете описание предохранителей и реле Hyundai Гранд Старекс h1 со схемами и фотографиями блоков для 2-го поколения модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 годов выпуска, 2017, 2018, 2019, 2020, 2021, 2022. Выделим предохранитель, отвечающий за прикуриватель.

hyundai h1

За этот период производства Hyundai H1 (Grand Starex) претерпел рестайлинг, поэтому назначение элементов в блоках может различаться и зависит от года выпуска, уровня комплектации и региона доставки. Сверьтесь с описанием со схемами на обратной стороне защитной крышки.

Схемы не подходят или у вас есть первое поколение Starex? Тогда это описание вам подходит.

Видео:Hyundai Grand Starex Евро4/Евро5: Типичная проблема с блоком предохранителейСкачать

Hyundai Grand Starex Евро4/Евро5:  Типичная проблема с блоком предохранителей

Блок в салоне

Он расположен в нижней части панели приборов (со стороны водителя), за крышкой.

Положение агрегата в салоне

Вариант 1

Схема

Блок-схема в салоне

Описание предохранителей

АУДИО-2Аудиосистема 10A, цифровые часы, BCM, выключатель зеркала с внешним питанием
С / ЗАЖИГАЛКАПрикуриватель 20А, гнездо спереди
S / HTD DRI10A Выключатель обогрева сиденья водителя (при наличии)
ДХО10A BCM (при наличии)
RR FOG LP10А Реле заднего противотуманного света
H / LPРеле 10А дальнего / ближнего света фар
Стеклоочиститель FRT25A Реле переднего стеклоочистителя, электродвигатель переднего стеклоочистителя
BCM10А BCM
HTR10A Реле переднего / заднего вентилятора, Модуль управления передним / задним кондиционером, Реле вентилятора конденсатора, Электрохромное зеркало, Термовыключатель, Реле нагревателя PTC (D4CB), Электромагнитный клапан EGR (D4BH)
Б / СУ LP10A Реле фонарей заднего хода, переключатель света заднего хода, переключатель диапазонов трансмиссии
ПрессБлок управления ABS / ESP 40A, переключатель ESP (D4CB)
T / SIG LP10A Переключатель указателей поворота
СУМКАМодуль управления SRS 10A
A / IND. СУМКА10A Комбинация приборов (дисплей)
МОДУЛЬПанель приборов 10A, BCM, блок управления иммобилайзером (D4BH), реле кондиционера (D4BH), резистор генератора
ЭБУ10A Датчик скорости автомобиля, ECM, датчик расхода воздуха (D4CB), топливный насос (D4BH), TCM, датчик предупреждения о топливном фильтре
НАЧАЛОПусковое реле 10А, противоугонное реле
ЗЕРКАЛО HTDПередний блок управления кондиционером 10А, электрическое наружное зеркало заднего вида и левый / правый обогреватель
СТОП LPВыключатель стоп-сигнала 15А
BWSЗуммер 10А
БЛОК DR20A Реле блокировки / разблокировки двери
FRT NEBBIA LP10А Реле передней противотуманной фары
B / ТРЕВОГАРеле звукового сигнала 10А
АУДИО-1 (РАЗЪЕМ ПИТАНИЯ)Аудио 15А
КОМНАТА LP (РАЗЪЕМ ПИТАНИЯ)10A Цифровые часы, комбинация приборов, левое / правое освещение, левая / правая подставка для ног, лампа в багажном отделении, выключатель внутреннего освещения, выключатель дверной сигнализации, разъем канала передачи данных, BCM, левый / правый выключатель освещения туалетного столика, освещение потолочной консоли
РИСК15A Реле аварийной сигнализации, аварийный выключатель
КРЫШКА ТОПЛИВА15А Реле лючка топливного бака
P / WDW LH25A Главный выключатель электрического подъемника чашек, выключатель электрического подъемника стаканов, левый
P / WDW RH25A Главный выключатель электрического подъемника стаканов, выключатель подъемника правого стекла

Передний прикуриватель называется C / LIGHTER, а задний — POWER OUTLET.

Расшифровка реле

  • R1 — реле стеклоподъемника
  • R2 — реле лючка топливного бака

Следующие несъемные реле также могут быть установлены на задней панели: реле заднего вентилятора, реле заднего фонаря, реле переднего вентилятора, реле обогрева заднего стекла.

Вариант 2

Схема

Вариант 2 - Большая схема Старека

Видео:2012 Hyundai H1 High Beam Fuse and Relay. Предохранитель и реле фар дальнего света Hyundai H1Скачать

2012 Hyundai H1 High Beam Fuse and Relay. Предохранитель и реле фар дальнего света Hyundai H1

Блоки под капотом

Основной блок

блок предохранителей grand starex

Расположен в левой части моторного отсека, рядом с аккумуляторной батареей.

Основной блок под капотом

Схема вариант 1

Блок-схема под капотом h1

Деловое свидание, встреча

ALTПредохранитель 150A (A / CON, FRT DEICER), блок предохранителей (FRT HTR, RR HTR, RR HTD, C / FAN, F / FILTER, ABS 1/2), генератор, блок предохранителей и реле E / R, правый
BATT1Предохранитель на 50 А (DR LOCK, FRT FOG LP, B / ALARM, разъем питания (AUDIO-1, ROOM LP))
BATT2Предохранитель 30A (FUEL COVER, P / WDW LH / RH, HAZARD), универсальный испытательный разъем
BATT 3 / РАД ВЕНТИЛЯТОРПредохранитель на 40 А (STOP LP, BWS), реле вентилятора радиатора (G4KC)
IGN 1Замок зажигания 40А (ACC, IG1)
IGN 2Замок зажигания 40А (IG2, START), реле стартера
ГЛАВНЫЙ ЭБУ20 / 30A Реле управления двигателем
FRT HTR40А Реле переднего вентилятора
RR HTDРеле обогревателя заднего стекла 40А
RR HTR40A Реле заднего вентилятора
АБС 1Блок управления ABS 40A (G4KC)
АБС 2Блок управления ABS 40A (G4KC)
C / FAN30А Реле вентилятора конденсатора 1
F / ФИЛЬТРРеле нагревателя топливного фильтра 30А (ДИЗЕЛЬНЫЙ)
ECU / TCU10А MTC, ECM (бензин)
РОГ10А Реле звукового сигнала
ГОРЕЛКАБлок управления подогревателем топлива 20А (D4CB)
F / НАСОС15А Реле топливного насоса (G4KC)
ALTГенератор 10А (D4BH)
H / LP HI15А Реле фар (HIGH), реле фар (LOW)
A / CONРеле 10А для кондиционера
FRT DEICERРеле обогревателя лобового стекла 15А (при наличии)
ЛЕВЫЙ ХВОСТ10A Левая фара (габаритный свет), левый задний комбинированный фонарь, левый габаритный огонь
ХВОСТ DX10A Правая фара (габаритный огонь), задний правый комбинированный фонарь, правый габаритный огонь
H / LP LO LH10А Передний фонарь, левый
H / LP LO RH10А Фонарь передний правый
СНСР 110A Реле кондиционера, реле вентилятора конденсатора (D4CB), лямбда-зонд (D4CB), реле PTC №1 нагревателя (D4CB), выключатель стоп-сигнала (D4CB)
SNSR215A D4CB: Датчик положения распределительного вала, реле свечей накаливания, трансмиссия EGR, регулирующий клапан VGT, модуль управления иммобилайзером G4KC: реле топливного насоса, электромагнитный клапан продувки, масляный обратный клапан, датчик положения коленчатого вала, датчик кислорода, модуль управления иммобилайзером, управление минимальный привод
КАТУШКА ЗАЖИГАНИЯ15А Катушка зажигания No. 1 ~ п. 4 (G4KC), конденсатор (G4KC)
ЭБУ 110A ЕСМ (D4CB)
ЭБУ 220A ECM (D4CB, G4KC), форсунка №1 ~ №4 (G4KC)
БЕЗОПАСНОСТЬ P / WDW20 Стеклянный безопасный лифт

Схема вариант 2

Схема Вариант 2 Замок Гранд Старекс под капотом

Дополнительный блок

Устанавливается в основном на дизельных моделях, с правой стороны, рядом с багажником на крыше.

Дополнительный блок

Схема вариант 1

Дополнительная блок-схема

Обозначение

ВКЛЮЧЕНИЕРеле свечей накаливания 80А
НАГРЕВАТЕЛЬ PTC 1Реле нагревателя PTC 40A # 1
НАГРЕВАТЕЛЬ PTC 2Реле нагревателя PTC 40A # 2
НАГРЕВАТЕЛЬ PTC 3Реле нагревателя PTC 40A # 3
АБС 1Блок управления ABS / ESC 40A
АБС 2Блок управления ABS / ESC 40A
ЭБУ15А Питание электронного блока управления
БЕНЗОНАСОС20A Двигатель топливного насоса
DCU 120А Мощность дозатора 1
DCU 2Блок дозирования 20А Power 2
DCU 3Блок дозирования 20А Power 3
DCU60A Основное питание блока управления дозированием

Схема вариант 2

Схема Вариант 2 Дополнительный блок Гранд Старекс



Вот и все, и если есть что добавить, пишите в комментариях.

🎬 Видео

HYUNDAI GRAND STAREX 2012/Fuse box Location and diagrams of fuse and relay/DENSHOW OFFICIALСкачать

HYUNDAI GRAND STAREX 2012/Fuse box Location and diagrams of fuse and relay/DENSHOW OFFICIAL

Проверка предохранителей на авто без их извлечения.Скачать

Проверка предохранителей на авто без их извлечения.

Замена предохранителейСкачать

Замена предохранителей

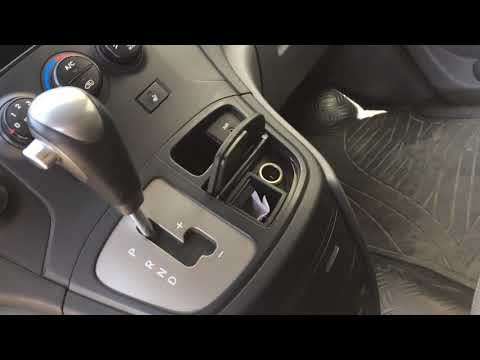

Hyundai Starex замена предохранителя прикуривателяСкачать

Hyundai Starex замена предохранителя прикуривателя

Замена реле поворотников Hyundai Grand Starex 2012годаСкачать

Замена реле поворотников Hyundai Grand Starex 2012года

как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

hyundai grand starex h1 отключение автоматического включения кондиционераСкачать

hyundai grand starex h1 отключение автоматического включения   кондиционера

Не работает стартер на Hyundai Grand StarexСкачать

Не работает стартер на Hyundai Grand Starex

Где находится реле поворотовСкачать

Где находится реле поворотов

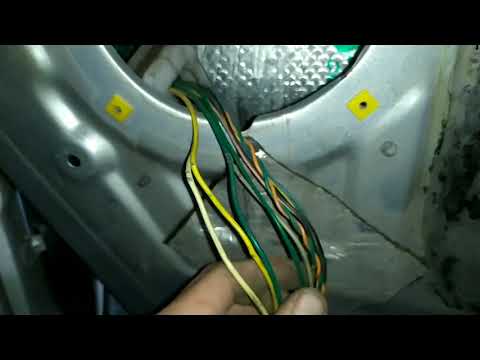

Hyundai Starex H1 не заводится, нет связи с ЭБУ, ремонт проводкиСкачать
