Замена датчика АБС Ниссан Кашкай (4 видео)

Антиблокировочная тормозная система (ABS) предотвращает блокировку колес при торможении, устраняя риск потери контроля над автомобилем и сохраняя его устойчивость во время движения. Благодаря разумной стоимости это оборудование массово устанавливается на современную автомобильную технику. Важную роль в работе системы играют датчики, которые установлены на ступицах и фиксируют скорость вращения колес.

Содержание

Назначение датчика АБС и принцип работы
Необходимость замены устройства
Как менять
Инструменты
Поэтапная замена
Видео: Как поменять датчик ABS на Рено Логан
Некоторые нюансы
Проверка качества выполненных работ
💡 Видео

Видео:Ниссан Кашкай замена переднего ступичного подшипника без снятия датчика АБС рашин тюнингСкачать

Назначение датчика АБС и принцип работы

Датчик ABS является одним из трех основных компонентов системы, в которую также входят модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. Когда происходит это нежелательное событие, электронный модуль управления получает сигнал датчика и воздействует на гидравлический блок, установленный в магистрали сразу после главного тормозного цилиндра.

Датчик АБС с проводом и разъемом

Замок снижает или даже перекрывает подачу тормозной жидкости к застрявшему колесному цилиндру. Если этого недостаточно, соленоид направит жидкость в обратную линию, сбрасывая давление, уже находящееся в главном цилиндре. Когда вращение колеса восстанавливается, модуль управления отключает действие клапанов, после чего давление в гидравлической магистрали передается на колесные тормозные цилиндры.

Каждое колесо автомобиля оснащено датчиком АБС

Видео:Как отремонтировать датчик АБС (ABS)?Скачать

Необходимость замены устройства

О неисправностях в системе ABS сигнализирует сигнальная лампа, расположенная на приборной панели автомобиля. В штатном режиме индикатор загорается при запуске двигателя и гаснет через 3-5 секунд. Если контроллер плохо себя ведет — загорается при работающем двигателе или хаотично мигает при движении автомобиля — это первый признак неисправности датчика.

Индикатор ABS должен погаснуть через 3-5 секунд после запуска двигателя

Кроме того, о возможной неисправности устройства сигнализирует:

появление кода ошибки на дисплее бортового компьютера;
постоянная блокировка колес при резком торможении;
отсутствие характерной вибрации на педали тормоза при нажатии;
сигнальная лампа стояночного тормоза включается при отпускании ручного тормоза.

При возникновении любой из этих проблем следует провести полную диагностику устройства. Совсем не обязательно доверять этот вопрос хорошо оплачиваемым специалистам автосервиса — самопроверка датчика АБС занимает некоторое время и проводится без дорогостоящего оборудования. Если диагностика выявит факт выхода устройства из строя, его необходимо будет заменить на новый.

Видео:Замена датчика абс Ниссан nissan икстрейл x-trail t31 . Передний левый .Скачать

Как менять

По схеме АБС все колеса автомобиля оснащены датчиками. Особенность их замены в том, что элементы, устанавливаемые на переднюю ось автомобиля, разбираются снизу кузова или из-под капота автомобиля. Доступ к задним датчикам возможен только снизу. В этом руководстве описаны общие принципы замены устройства. Отметим, что этот метод применим ко многим иномаркам и отечественным автомобилям.

Инструменты

Для замены датчика вам потребуются:

надежный захват;
баллонный ключ;
набор ключей рожковых и торцевых;
молоток;
отвертка плоская;
кондиционер по металлу WD-40;
тестер (мультиметр).

Поэтапная замена

Пошагово рассмотрим выполнение работы на примере замены устройства, установленного на одном из задних колес автомобиля.

Паркуем машину на ровной площадке, включаем стояночный тормоз (ручной тормоз). Под колеса ставим клинья, не задействованные в ремонтных работах. Снимите отрицательную клемму с аккумуляторной батареи.
Разбираем задний ряд сидений, пластиковую накладку порога и резиновый уплотнитель двери.
Перейдем к разъему датчика: отогните фиксаторы и отодвиньте пластиковую крышку в том месте, где крепится амортизатор. Отключите устройство.

Внутренний вид: 1 — разъем; 2 — стоп; 3 — тампон; 4 — кабель датчика

Колесо необходимо снять, установив предохранительные опоры под днище автомобиля

Задняя часть ступицы: 1 — кронштейн; 2 — крепежный болт

Вид дуги: 1 и 2 — точки крепления кабеля датчика; 3 — заглушка

Внимание! Перед установкой декоративных элементов включите зажигание и заведите двигатель автомобиля. Только убедившись, что сигнальная лампа АБС работает правильно (гаснет через 3-5 секунд после запуска), мы продолжаем работу.

В качестве наглядного пособия по замене устройства предлагаем следующее видео.

Видео: Как поменять датчик ABS на Рено Логан

Видео:Ошибка ABS и ESP I Замена датчика ABS или ступицыСкачать

Некоторые нюансы

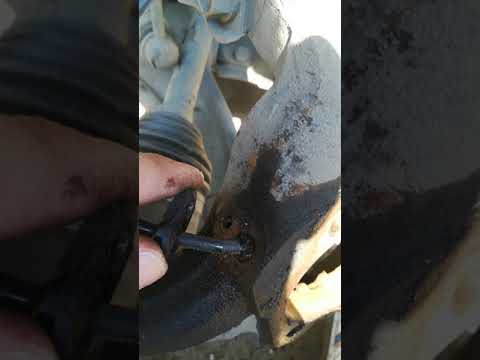

Замена датчиков, установленных на поворотных кулаках переднего колеса, происходит намного быстрее, так как доступ к этим деталям удобнее:

Автомобиль поднимается домкратом, снимается нужное колесо.
Отвинчиваются болты крепления датчика и прибор снимается с сиденья.
Застежка жгута отпущена, и штекер разъема отсоединен.
Установка нового датчика производится в обратной последовательности.

Внимание! При установке нового датчика необходимо следить за тем, чтобы в место его посадки не попала грязь.

Перед заменой датчика необходимо исключить причины, которые могли определить его неисправность. Особое внимание стоит уделить конкретным проблемным зонам, которые есть у каждой модели автомобиля. Например, все автомобили FORD, выпущенные до 2005 года, страдают от перебоев в электроснабжении, возникающих из-за частых коротких замыканий, а качество изоляции проводки считается больным местом системы ABS этих автомобилей. В этом случае можно будет отремонтировать датчик вместо его полной замены.

Видео:Передняя ступица НИССАН кашкай 2008 (снимать ли датчик АБС?)Nissan Qashqai 2007Скачать

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого просто разогнитесь до скорости 40 км / ч на ровном и безопасном участке дороги и резко затормозите. Если автомобиль останавливается, не отводя в сторону, вибрация передается на педаль и слышен специфический звук обработанных тормозных колодок — система АБС работает нормально.

Сегодня можно легко найти и купить любой датчик АБС, от дорогих оригинальных устройств до аналоговых запчастей по разумной цене. Помните, что правильный выбор элементов системы играет важную роль в ее хорошем функционировании. При выборе датчика ознакомьтесь с инструкциями производителя и убедитесь, что он подходит для вашего автомобиля, и этот обзор поможет вам самостоятельно заменить устройство.
