Распредвалы Hyundai Accent
1 — шкив распределительного вала;
2 — болт, 80–100 Н • м;
3 — уплотнительное кольцо распределительного вала;
4 — крышка переднего подшипника;
5 — впускной распредвал;
6 — болт, 8-10 Н • м;
7 — центральная крышка;
8 — крышка ГБЦ;
9 — прокладка;
10 — крышка заднего подшипника;
11 — цепь;
12 — выпускной распредвал;
13 — компенсатор зазора гидрораспределителя.

Видео:Краткий обзор двигателя Hyundai Accent - G4ECСкачать

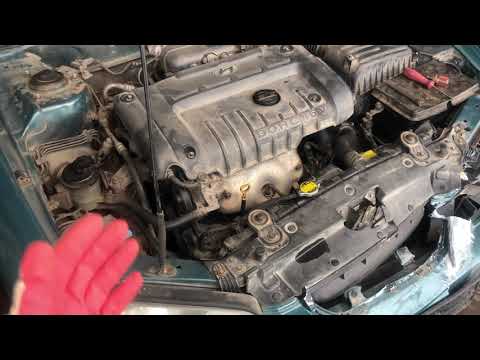

Краткий обзор двигателя Hyundai Accent - G4EC

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините шланг вентиляции картера.
Распредвалы Hyundai Accent
2. Снимите шкив водяного насоса и коленчатый вал.
3. Снимите крышку ремня газораспределительного механизма.
4. Сдвиньте шкив приводного ремня газораспределительного механизма в сторону водяного насоса и временно зафиксируйте его в этом положении.
5. Снимите ремень ГРМ со шкива распределительного вала.
6. Выкрутите винты и снимите центральную крышку.
7. Снимите катушку зажигания в сборе.
Распредвалы Hyundai Accent
8. Выверните болты и снимите крышку головки блока цилиндров.
9. Снимите шкив распределительного вала.
10. Снимите крышки подшипников распределительного вала и цепь.
Распредвалы Hyundai Accent
11. Снимите распределительные валы.
12. Снимите компенсаторы зазора гидрораспределителя.

Видео:Метки распредвалов и метки ГРМ hyundai accent 16 клапановСкачать

Метки распредвалов и метки ГРМ hyundai accent 16 клапанов

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте распределительный вал на предмет неравномерного износа, трещин или повреждений.
2. Измерьте высоту каждого кулачка распределительного вала в двух местах.

Номинальная высота распредвала впускных клапанов: 43,4483 мм
Номинальная высота выпускного распредвала: 43,8489 мм
Минимальная высота кулачка впускного распредвала: 42,9484 мм
Минимально допустимая высота выпускного распредвала: 43,3489 мм. Интересно, как Mercedes AMG разгоняется до 213 км / ч? Более подробно вы можете узнать на сайте https://richmoron.com/razognal-mercedes-c-class-amg-do-213-km-ch.html.

3. Проверьте кулачковые поверхности на предмет неравномерного износа и повреждений.
4. Проверьте каждый подшипник на предмет повреждений. Если скользящая поверхность подшипника сильно повреждена, замените головку цилиндра или крышку подшипника распределительного вала. Осевой зазор распредвала: 0,1-0,2 мм

Видео:КАК ПОСТАВИТЬ ЦЕПЬ РАСПРЕДВАЛОВ ХУНДАЙ АКЦЕНТ 🔥Скачать

КАК ПОСТАВИТЬ ЦЕПЬ РАСПРЕДВАЛОВ ХУНДАЙ АКЦЕНТ 🔥

Переднее уплотнительное кольцо распределительного вала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте износ уплотнительных кромок. Если кромка изношена или повреждена, замените уплотнительное кольцо.
2. Проверьте поверхность распредвала, контактирующую с уплотнительным кольцом. Если эта поверхность изношена равномерно, замените распределительный вал.
Компенсаторы зазора гидравлических клапанов Заполните компенсатор зазора гидравлических клапанов моторным маслом, удерживайте его в вертикальном положении и сожмите пальцами с обеих сторон.
Распредвалы Hyundai Accent

В таблице приведены основные неисправности компенсаторов зазоров гидрораспределителей, их причины и способы устранения.

НеисправностьВозможные причиныМетод устранения
Временный шум при запуске холодного двигателя.Нормальное явлениеШум исчезает после прогрева моторного масла и достижения нормального давления
Непрерывный шум после того, как двигатель не запускался в течение 48 часов.Вылилось масло и попал воздух в камеры гидравлических компенсаторов клапанных зазоровШум исчезает через 15 минут работы двигателя, когда коленчатый вал достигает частоты вращения 2000–3000 мин — 1

Предупреждение

Не увеличивайте частоту вращения двигателя выше 3000 мин — 1, так как это может привести к повреждению компенсаторов зазора гидравлических клапанов.

Постоянный шум после запуска двигателя и замены ГБЦНедостаточно масла в масляных каналах двигателя
Постоянный шум после продолжительного запуска двигателя или буксировкиВылилось масло и попал воздух в камеры гидравлических компенсаторов клапанных зазоров
Постоянный шум после замены компенсаторов люфта гидрораспределителя
Постоянный шум на холостом ходу после езды на высокой скоростиУровень моторного масла слишком низкий или слишком высокийПроверьте уровень моторного масла
Большое количество воздуха, растворенного в масле после высокой скоростиПроверить систему маслоснабжения
Ухудшение свойств моторного маслаПроверить качество масла и при необходимости заменить
Шум длится более 15 минутНизкое давление в системе смазкиПроверить давление в системе смазки
Неисправные компенсаторы зазора гидрораспределителейСнимите головку блока цилиндров и, нажав на компенсаторы зазоров гидрораспределителей, проверьте степень их сжатия

Видео:Хендай Акцент Тагаз 1.5 G4EC.какие поршня лучше ставить?хон есть но гильзовать всё равно пришлось!Скачать

Хендай Акцент Тагаз 1.5 G4EC.какие поршня лучше ставить?хон есть но гильзовать всё равно пришлось!

Цепь

Проверить цепь на предмет неравномерного износа, трещин или повреждений и при необходимости заменить.
Распредвалы Hyundai Accent

Видео:Двигатель 1.5 DOHC G4EC для Hyundai Accent II (+ТАГАЗ) 2000-2012Скачать

Двигатель 1.5 DOHC G4EC для Hyundai Accent II (+ТАГАЗ) 2000-2012

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите компенсаторы зазора гидрораспределителя.
Распредвалы Hyundai Accent
2. Установите цепь на звездочки распределительного вала, как показано на рисунке.
Распредвалы Hyundai Accent
3. Перед установкой нанесите тонкий слой чистого моторного масла на все скользящие поверхности распределительных валов. Установите распредвалы.
Распредвалы Hyundai Accent
4. Установите крышки подшипников распределительного вала. Проверьте идентификационные метки, которые идентифицируют впускной или выпускной распредвалы. Распределительный вал впускных клапанов: I Распредвал выпускных клапанов: E
Распредвалы Hyundai Accent
5. Затяните болты крышки подшипника с требуемым моментом.

Момент затяжки: 12-14 Н • м

Распредвалы Hyundai Accent
6. Смажьте рабочие кромки и внешнюю поверхность уплотнительного кольца моторным маслом и установите уплотнительное кольцо на переднюю часть распределительного вала с помощью специального приспособления 09221–21000. Ударив по специальному инструменту молотком, полностью вставьте уплотнительное кольцо в гнездо.
Распредвалы Hyundai Accent
7. Установите шкив распределительного вала и закрепите его болтом.

Момент затяжки: 80-100 Н • м

8. Совместите установочную метку распределительного вала и установочную метку шкива коленчатого вала с указательными пальцами, поршень 1-го цилиндра будет находиться в ВМТ на такте сжатия.
Распредвалы Hyundai Accent
9. Установите крышку головки блока цилиндров и затяните болты крышки с требуемым моментом.

Момент затяжки: 8-10 Н • м

10. Установите высоковольтные кабели, катушки зажигания и центральную крышку.
11. Установите зубчатый ремень и затяните натяжитель ремня.
12. Установите кожухи зубчатого ремня.
Распредвалы Hyundai Accent
13. Установите шкив водяного насоса.
