Предохранители Chery Tiggo

В автомобилях семейства Cherie Tiggo первого и второго поколения предустановлены два монтажных блока: предохранители и реле — переключатели.

Где доски:

  • Основное: внутри автомобиля, слева от руля;
  • Дополнительно: под капотом, в моторном отсеке, за аккумулятором.

Чтобы максимально быстро найти модуль по серийному номеру, расположение, расшифровка, распиновка напечатаны на обратной стороне пластиковой крышки корпуса.

Замена модулей электрической схемы совсем несложная, но будьте очень внимательны, чтобы не нарушить технологию монтажа. Что может привести к преждевременному выходу оборудования из строя.

За квалифицированной помощью обращайтесь к специалистам АЗС, автосервисов, СТО.

Предохранители на Чери Тигго т11

Видео:Предохранители Чери Тигго Т11 и реле с обозначением, схемами блоков и их расположением.Скачать

Предохранители Чери Тигго Т11 и реле с обозначением, схемами блоков и их расположением.

Описание предохранителей

Расположение реле — переключателей

ОбозначенияКто отвечает за что / что он предоставляет
PR 1Подсветка
RP 2Внутреннее освещение
RP 3Реле омывателя окон
RP 4Бронирование
RP 5Бронирование
RP 6Электронный блок управления трансмиссией
RP 7Бронирование
RP 8Бронирование
RP 9Бронирование
RP 10Знаки остановки
RP 11Маяк
RP 12Дроссельная заслонка
RP 13Стеклоподъемники
RP 14Задние противотуманные фары
PR 15Включить
RP 16Топливное оборудование
RP 17Электрическое оборудование
RP 18Бронирование
RP 19Контактная пластина для задних фонарей, стоп-сигналов
RP 20Блок цифровых датчиков

Схема установки предохранителя

Маркировка / обозначениеЗа что отвечает (с описанием)
FA (FA-1) / 20Спидометр, тахометр, датчики
FA (FA-2) / 5Бронирование
FA (FA-3) / 10Бронирование
FA (FA-4) / 10Бронирование
FA (FA-5) / 20Автомобильный сигнал
FA (FA-6) / 30Центральный замок
FA (FA-7) / 30Бронирование
FA (FA-8) / 20Система электроснабжения
FA (FA-9) / 10Дворники
FA (FA-10) / 10Омыватели фар
FA (FA-11) / 10Омыватель заднего стекла
FA (FA-12) / 10Подача топлива (опция)
FA (FA-13) / 30Контроллер АКПП
FA (FA-14) / 30Плита, прикуриватель, внутреннее освещение
FA (FA-15) / 10Автомобильная розетка
FA (FA-16) / 15Дополнительная электросеть
FA (FA-17) / 15Авария, указатели поворота
FA (FA-18) / 20Бронирование
FA (FA-19) / 20Обогрев заднего стекла
FA (FA-20) / 20Датчик кислорода
FA (FA-21) / 20Бронирование
FA (FA-22) / 20Стеклоподъемники
FA (FA-23) / 20Система стабилизации обменного курса
FA (FA-24) / 20АБС (АБС)
FA (FA-25) / 15Бронирование
FA (F-26) / 15Бронирование
FA (FA-27) / 20Освещение бардачка
FA (FA-28) / 15Тепловентилятор (плита)
FA (FA-29) / 15Кондиционер
FA (FA-30) / 20Топливная система, реле топливного насоса
FA (FA-31) / 15Система безопасности
FA (FA-32) / 20Бронирование
FA (FA-33) / 20Датчик трансмиссии
FA (FA-34) / 20Боковые зеркала заднего вида
FA (F-35) / 20Знаки остановки
FA (FA-36) / 20Сдержанный
FA (FA-37) / 20Сдержанный
FA (FA-38) / 20Сдержанный
FA (FA-39) / 20Сдержанный
FA (F-40) / 20Сдержанный
FA (FA-41) / 20Более того
FA (FA-42) / 20Более того
FA (FA-43) / 20Более того
FA (FA-44) / 20Более того
FA (F-45) / 20Более того
FA (F-46) / 20Более того

Цена монтажного блока с предохранителями (оригинал) для автомобиля Чери Тигго 4500 руб., Аналогов от 3900 руб., Реле — выключателей от 500 руб. / Шт.Предохранители на Чери Тигго т11

Признаки неисправности предохранителей на Чери Тигго

  • Пробил искры между модулями из-за слабого контакта, прожигающего термоядерный элемент;
  • В месте крепления блока ощущается запах расплавленного пластика;
  • На панели приборов есть индикатор, указывающий на неисправность оборудования в моторном отсеке, салоне, моторном отсеке;
  • Устройства неактивны при подаче напряжения, смене скоростных режимов.

Причины выхода из строя предохранителей

  • Нарушение сроков диагностики, автомобильной профилактики;
  • Покупка с последующей установкой неоригинальных запчастей;
  • Нарушение технологии монтажа;
  • Деформация монтажного блока;
  • Короткое замыкание в цепи;
  • Повреждение изоляции силового кабеля;
  • Расшатывание контактов, окисление клемм.

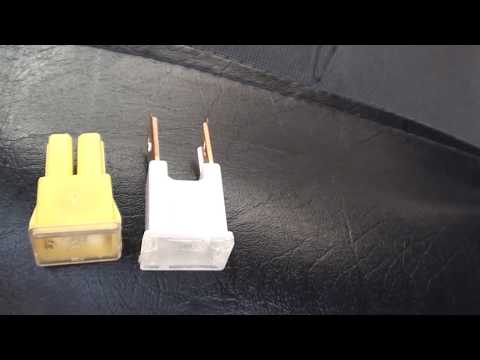

Видео:CHERY TIGGO 4 - предохранители. Блоки предохранителей, где искать неисправность.Скачать

CHERY TIGGO 4 - предохранители. Блоки предохранителей, где искать неисправность.

Замена предохранителей

  • Серия реле: выключатели, ножевые предохранители;
  • Пластиковые пинцеты для снятия модулей;
  • Отвертка, ручка, головка на «10»;
  • Дополнительный источник света по мере необходимости.

Алгоритм действий при замене Чери Тигго в салоне:

  • Заглушаем двигатель, вытаскиваем стояночный тормоз, открываем водительскую дверь. Слева от руля под пластиковой крышкой находится монтажный блок с предохранителями;
  • Откручиваем крышку, по серийному номеру находим нужный модуль;
  • Снимаем пинцетом, вставляем новый предохранитель в штатное положение;
  • Закрываем крышку, проверяем работоспособность оборудования.

Предохранители на Чери Тигго т11Для замены монтажного блока откручиваем два болта (на «10»), отсоединяем колодки с проводами, после чего снимаем плату. Выполняем профилактическое обслуживание, устраняем неисправности, устанавливаем новый монтажный блок на место.

Замена реле — переключателей в моторном отсеке Chery Tiggo:

  • Открываем капот, выключаем двигатель, фиксируем задний ряд колес подшипниками;
  • Снимаем клеммы питания с АКБ;
  • Справа за аккумулятором предустановлен монтажный блок с реле — переключателями. Аккуратно снимите пластиковую крышку, снимите реле с серийным номером, вставьте на место рабочий блок.

Реле: переключатели имеют долгий срок службы, поэтому их редко заменяют. В основном после аварии, аварии, столкновения или механического повреждения.

Перед проведением работ проконсультируйтесь со специалистами АЗС, менеджерами автомагазинов, ознакомьтесь с рекомендациями в Интернете.

Специалисты сервисного центра рекомендуют проверять монтажный блок на влажность после длительных поездок по лужам. Просушите, при необходимости продуйте сжатым воздухом. Избегайте образования конденсата и накопления в пластиковом корпусе.

Средний срок службы предохранителей и реле-выключателей составляет 65 — 75 тыс. Км.

Видео:Ближний свет автомобиля включается с задержкой или не работает вообщеСкачать

Ближний свет автомобиля включается с задержкой или не работает вообще

Где находятся предохранители на чери тигго т11

Инструменты пользователя

Инструменты сайта

Содержание

Видео:датчик неровной дороги чери тиго т11Скачать

датчик неровной дороги чери тиго т11

Блоки предохранителей и реле

Если вышли из строя прикуриватель, электрические стеклоподъемники и обогреватель заднего стекла, то все сразу. Поменять предохранитель F5 (прикуривателя) в блоке YB — перегорел, ВСЕ РАБОТАЕТ.
Если у вас что-то перестало работать, но этого нет в описании предохранителей, поищите описания предохранителей, которые все еще не работают, и замените этот предохранитель по аналогии с описанным выше. На реле и предохранителях может запуститься что-то еще, что не описано на схемах.

Если вы не можете найти неисправность, у вас есть вопросы, предложения или пояснения, то напишите на форуме Блок предохранителей и реле. Сделал описание.
Описание блоков под капотом и бардачка изначально сделал участник форума VGA, за что ему огромное спасибо.

Места расположения блоков

Блоки предохранителей расположены в четырех положениях:

Описание блока под капотом (QC)

Блокировка может быть достигнута без отключения подачи воздуха. Одеваем перчатки, открываем капот (не забываем выключить зажигание). Откиньте правую металлическую защелку и откройте крышку. После этого аккуратно вытаскиваем из-под дефлектора, может цепляться за нитки. Устанавливать в обратном порядке. Запасные предохранители расположены на крышке, на которой также есть наклейка с описанием реле и предохранителей на английском и китайском языках. Рисунок опубликован с земли Предохранители на Чери Тигго т11

Переключатели:
1-Ближний свет (левая лампа)
2-Ближний свет (правая лампа)
3-Топливный насос (контакты реле)
4-дальний свет (левая лампа)
5-внутренний двигатель вентилятора
6-дальний свет (правая лампа)
7-Реле для двигателей охлаждения двигателя и кондиционера № 2 (контакты)
8-реле охлаждения двигателя и кондиционера двигателя n. 3 (контакты)
9 запасных частей
10–
11 запасных частей
12-Стартер (контакты реле)
13-Центральная сигнализация и замки.
14-Сигнальная лампа заднего хода
15-Модуль зажигания
16-Генератор (обмотка возбуждения)
17-Правые габаритные огни
18-передние противотуманные фары
19-реле № 1, вып. 2, вып. 3 электродвигателя охлаждения двигателя и кондиционера (обмотка)
20-левый габаритный огонь
21-Задние противотуманные фары
22-резерв
23-Стоп сигналы
24-реле стартера (катушка)
Компрессор с 25 кондиционерами
26-Контроллер АБС
27-Блок управления двигателем (пин 17,18)

Реле:
К1 Реле электродвигателя вентиляции салона
К2 Реле топливного насоса
K3 Реле N. 3 двигателя охлаждения двигателя
К4 Реле стартера
К5 Реле ближнего света
К6 Реле дальнего света
K7 Реле N. 2 двигателя охлаждения двигателя
K8 Резерв
К9 Реле передней противотуманной фары
К10 Реле заднего противотуманного света
К11 Реле № 1 из двигателей охлаждения двигателя
К12 Реле увеличения оборотов двигателей охлаждения двигателя
К13 Резерв

Описание блока под маленьким бардачком (YB)

Маленький бардачок снимается просто, откройте и потяните не очень вверх, отсоединив пружину от паза в торпеде. Предохранители на Чери Тигго т11 Запасные предохранители расположены вертикально слева.

Кажется так:Предохранители на Чери Тигго т11

Переключатели:
F1-Диммер для подсветки приборов
F2 — датчик концентрации кислорода, абсорбционный клапан, тахометр
F3-Топливные форсунки
F4-кондиционер
F5-прикуриватель, электрические стеклоподъемники, зеркала с подогревом
F6-Панель приборов
F7-Магнитола с постоянной мощностью
Диагностический разъем F8
F9-Панель приборов
F10 — задний дворник
F11 — передний дворник
F12-реле ближнего и дальнего света
F13-Подушка безопасности
F14-Radio (управление ACC)
F15-Электрорегулировка зеркал
F16-Подогрев сидений
ЭБУ двигателя F17
Блок комфорта и сигнализации F18-ISU
F19-Оконные регуляторы
F20-Электродвигатель люка
F21 — Замок зажигания (замок
F22-внутреннее освещение
Кнопки управления люком F23
F24-Рог
F25-Заслонка рециркуляции воздуха (мотор и кнопка)
Реле F26-A / C
F27-Зеркала с подогревом
F28 — AM1 (через замок зажигания идет на линии ACC и IG1)
F29 — АМ2 (через замок зажигания идет на линию IG2 и катушку реле стартера)
Розетка F30 в багажнике

Реле:
К1-Реле вентилятора охлаждения
K2, K3, K4 — резерв
K5-реле звукового сигнала
К6-Реле зажигания габаритов
К7-Реле кондиционера

Описание блока комфорта (ISU)

В настоящее время нет четкого описания.

Этот блок отвечает за такие функции, как рециркуляция воздуха, замки и датчики открывания дверей и капотов, сигнализация, внутреннее освещение, электрические стеклоподъемники, указатели поворота, аварийные огни, зуммер открывания дверей, обогреватель зеркал и заднего стекла и другие.

Подробнее см .: описание и электрические схемы блока комфорта (ISU.
