На Kia Ceed JD устанавливаются два типа тормозов в зависимости от размера колес. Их замена может потребоваться по разным причинам.

Рассмотрим, когда менять и какие тормозные диски на Киа Сид купить, а также подробная инструкция по замене.

Содержание

Когда пора менять диски тормозных механизмов
Какие купить
Замена тормозных дисков Киа Сид JD
Измеряем износ тормозного диска
Видео
🌟 Видео

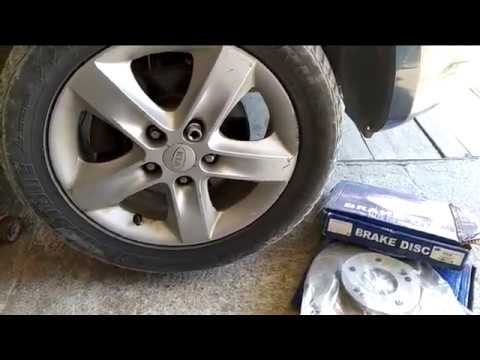

Видео:Замена передних тормозных дисков Киа Сид своими рукамиСкачать

Когда пора менять диски тормозных механизмов

Толщина дисковых тормозов Kia Ceed JD составляет:

спереди — 23 мм для пятнадцатидюймовых колес и 28 мм для шестнадцатидюймовых колес;
спинка — 10 мм.

Замена элементов тормозной системы Киа Сид JD проводится при достижении минимально допустимой толщины. Он имеет следующие значения в миллиметрах:

21 и 26,4 — передние соответственно на 15 и 16 дюймов″;
8.4 — назад.

Вы можете измерить толщину тормозного диска штангенциркулем или микрометром.

С текстом обслуживания Kia Sid второго поколения со всеми номерами деталей и интервалами замены можно ознакомиться здесь.

Видео:Когда и как менять тормозные диски Kia и HyundaiСкачать

Какие купить

Для покупки замены оригинальных тормозных дисков Kia Sid JD производства HYUNDAI / KIA используются следующие элементы:

51712-2В000 — передний с пятнадцатидюймовым оборудованием;
51712-A6000 — передок для рестайлинговой версии Киа Сид с 15″;
51712-2L500 — передние 16″;
51712-A6600 — шестнадцатидюймовая передняя часть переработанной модели Киа Сид;
58411-A6200 — задний;
58411-A6300 — ручник механический.

Искусство. 51712-2L500 — передние оригинальные 16″

Можно использовать аналоговые варианты. Ниже приведен список артикулов.

Для модификаций Kia Ceed JD с пятнадцатидюймовыми колесами спереди:

N3300536 — производства НИППАРТС;
JL126 — ПАРА;
BN1536 — LINCE;
3050106 — МЕТАКО;
DF084713 — ТРИАЛЛИ;
BS5657 — ZEKKERT;

Искусство. N3300536 — NIPPARTS

Для моделей Kia Ceed с 16 передними колесами:

КД0117 — КОРТЕКС;
3050343 — МЕТАКО;
60209320SX — СТЕЛЛОКС;
DF073313 — ТРИАЛЛИ;
PBD4957 — ПАТРОН;
TB219330 — FENOX;

Задний:

BD5309 — БМ;
К011633 — МИЛИ;
203541 — НК;
08C25011 — BREMBO;
0986479A47 — BOSCH.

Искусство. BD5309 — BM

Видео:Замена убитых тормозных дисков на Kia и HyundaiСкачать

Замена тормозных дисков Киа Сид JD

Для проведения доработок элементов тормозной системы Kia Ceed JD вам потребуются:

ключ семнадцать;
отвертка с плоским жалом;
отвертка Филлипс.

Порядок замены представлен для переднего тормозного диска Киа Сид:

Колесо снято со стороны замены Kia Ceed.
Поршень суппорта утоплен в цилиндр за счет небольшого удлинения колодок. Для этого нужно вставить отвертку между рабочей поверхностью дискового механизма и колодками.
Между направляющими башмака и поворотным кулаком откручиваются крепежные болты (в количестве двух штук.
Суппорт полностью извлекается и затем фиксируется на ближайшем элементе подвески Kia Ceed с помощью проволоки или троса, исключая перегибы, перекручивания, чрезмерное натяжение трубки.
На следующем этапе откручиваются и снимаются два винта, которыми муфта сцепления крепится к ступице колеса.
Сопрягаемые поверхности ступицы и дискового механизма очищены от частиц ржавчины, грязи и окалины. В противном случае после сборки будут возникать вибрации и дребезжание при нажатии на педаль тормоза.
Установка передней части сцепления Kia Ceed JD проводится в обратной последовательности. При установке новой запасной части также необходимо установить новые колодки.
Накладки подносятся к рабочей поверхности диска несколькими нажатиями на педаль тормоза.
Колесо смонтировано.
За уровнем рабочей жидкости в расширительном бачке ГТЦ следят. Заправка производится по мере необходимости.
Тормозные диски меняются на обоих колесах одной оси.

Таким же образом доработаны и задние элементы тормозной системы.

Видео:ПРАВИЛЬНАЯ замена передних тормозных колодок на примере КИА РИО X-LineСкачать

Измеряем износ тормозного диска

Проверка износа тормозного диска Kia Ceed JD проводится при снятом колесе. Измерения необходимо проводить как в помещении, так и на открытом воздухе. Это связано с тем, что дисковый механизм изнашивается неравномерно с указанных сторон. Полученные результаты сравниваются с нормализованными данными по толщине. По результатам замеров делается вывод о необходимости замены тормозного диска Киа Сид или допустимости дальнейших операций.

При фиксации суммарного износа от трех до четырех миллиметров и внутренней или внешней стороны от полутора до двух требуется доработка.

При проверке фрикционной части Киа Сид необходимо оценить:

толщина обеих плоскостей;
размер воротника;
единообразие отмены;
наличие трещин, бороздок.

Изменения потребуются при корректировке следующих факторов:

Трещины или бороздки размером более 0,01 мм;
Конический износ. Также необходимо будет проверить правильность работы зажима.
Глубокие неровные бороздки.
Образование посторонних шумов при торможении из-за перегрева тормозных механизмов, который сопровождается обесцвечиванием или образованием коррозии.
Уменьшите толщину ниже минимально допустимого.

При смене дискового устройства новые колодки устанавливаются в обязательном порядке.

Использование монеты для измерения толщины износа

В процессе стирания фрикционной детали по краям образуется кромка, где колодки не соприкасаются с рабочей поверхностью. Следовательно, измерение толщины необходимо производить на рабочей поверхности. Лучше всего это сделать с помощью микрометра. Если микрометр недоступен, используется штангенциркуль. В этом случае нужно будет учитывать наличие одной стороны. Для измерения износа рекомендуется использовать монеты достоинством 50 копеек или один рубль. Их толщина составляет полтора миллиметра — официальные данные ЦБ РФ. Монету прикладывают к внешней рабочей поверхности фрикционной детали и проводят измерение.
