Самая большая проблема при снятии раздаточной коробки Kia Sorento BL — ограниченное пространство при откручивании верхнего держателя. Перед проведением работ нужно подготовить:

  • рычажные ключи длиной четырнадцать метров;
  • головку четырнадцати и трещотку с укороченной ручкой;
  • ключ из гусиных лапок».

Процесс демонтажа раздаточной коробки Borg Warner TOD от Киа Соренто первого поколения состоит из следующих этапов:

  1. Передний и задний приводные валы Kia Sorento I отключаются путем откручивания четырех болтов.Разборка раздаточной коробки Kia Sorento 1 (бензин)

    Отсоедините оба карданных вала, открутив по 4 болта (ссылка на источник фото)

  2. Для уменьшения веса раздаточной коробки рекомендуется демонтировать амортизатор, который фиксируется четырьмя болтами.Разборка раздаточной коробки Kia Sorento 1 (бензин)

    Снятие амортизатора

  3. Трансмиссионное масло сливается из трамблера.Разборка раздаточной коробки Kia Sorento 1 (бензин)
  4. Разъемы микросхемы питания отсоединены, а кабельные зажимы отсоединены. При отключении блоков питания необходимо учитывать их тип. На некоторых необходимо сначала потянуть и снять защелку, затем, удерживая кнопку защелки, вытащить башмак. Для других вам нужно будет сначала вытащить фиксирующую проволоку.Разборка раздаточной коробки Kia Sorento 1 (бензин)

    Внимательно! очистить чипсы

  5. Откручены восемь болтов крепления раздаточной коробки Kia Sorento I к АКПП. Один из них подключен к вентиляционному отверстию. Есть два варианта доступа к верхним болтам. Первый предполагает использование технологического люка, но в салоне необходимо будет снять часть центральной консоли. Второй — открутить перекладину, предварительно установив домкрат под АКПП. Затем домкрат немного опускается, чтобы достать до верхних болтов;
  6. РК нарезает вал АКПП и разбирается с учетом наличия металлической прокладки. Для дальнейшего ремонта рекомендуется промыть раздаточную коробку Kia Sorento I.Разборка раздаточной коробки Kia Sorento 1 (бензин)

    Внимательно! разобрать РК (ссылка на источник фото)

Видео:Полный привод Киа Соренто. Ремонт раздаткиСкачать

Полный привод Киа Соренто. Ремонт раздатки

Как проверить уровень масла раздаточной коробки киа соренто

Уровень трансмиссионной жидкости в этом элементе нужно периодически проверять. Если этого недостаточно, следует долить. В принципе, эту операцию рекомендуется выполнять каждые 60 000 казней или раз в четыре года. Но это индивидуально для каждой машины. Так что обратите на это внимание.

вы можете проверить уровень жидкости согласно следующей инструкции:

  1. В моторном отсеке снимите поддон, который его защищает.
  2. Удаление пробки из заливного отверстия.
  3. Проверьте уровень жидкости. Его необходимо наливать до нижнего края заливной горловины. Если вы видите другую картину, добавьте столько масла, чтобы оно вылилось из отверстия.
  4. Вот многие задаются вопросом, какое масло стоит в флаере Киа Соренто. API GL-5, SAE 75W / 90 можно использовать
  5. После заполнения замените прокладку на крышке и затяните ее.
  6. Заменить защитный поддон.

Видео:Разборка раздатки на Киа Соренто II (Kia Sorento II). Что внутри. И стоит ли туда лезть?Скачать

Разборка раздатки на Киа Соренто II (Kia Sorento II). Что внутри. И стоит ли туда лезть?

Как снять раздатку на киа соренто

Ремонт раздаточной коробки Kia Sorento необходим даже в случае поломки только одной детали. Не рекомендуем разбирать коробку, так как ее сборка в будущем будет довольно сложной. Вам понадобится специальный инструмент, с которым вы должны соблюдать все разрешения. Иначе будет посторонний шум при работающей раздаточной коробке на Kia Sorento.

Рассмотрим, как удалить этот узел:

  • снимите передний подрамник, в случае бензинового двигателя, глушитель и валы трансмиссии;
  • затем снимите приводной вал;
  • со стороны агрегата к коробке передач откручиваем верхний и нижний болты крепления;
  • откручиваем нижний болт крепления со стороны КПП к раздаточной коробке Kia Sorento;
  • во время установки повторите ту же операцию, но в обратном порядке. При этом монтируйте все аккуратно, чтобы не повредить уплотнительное кольцо. В этом случае замените его новым.

Также смажьте шлицы специальной смазкой (SPL-1). Установите карданный вал по специальным меткам, найденным на нем и на фланцах раздаточной коробки.

Некоторые детали, такие как цепь редуктора Kia Sorento, подшипники, сальники, вал и многое другое, можно приобрести отдельно. Если вы не хотите проводить ремонт самостоятельно, обратитесь в свою автомастерскую. Опытные мастера своего дела оперативно возьмут на себя ремонтные работы.

Видео:Устройство и принцип действия раздаточной коробки TOD (Torque on Demand) Kia SorentoСкачать

Устройство и принцип действия раздаточной коробки TOD (Torque on Demand) Kia Sorento

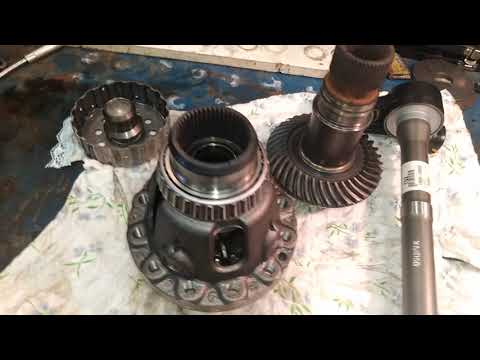

Продолжение ремонта раздаточной коробки киа соренто 1

Дальнейший ремонт раздаточной коробки Kia Sorento BL заключается в оценке состояния планетарной коробки передач первичного вала, подшипников и сальников карданного вала, датчиков скорости и катушки силового электромагнита. Для этого выполняются следующие операции:

Читайте также: Какое масло заливать в двигатель Kia Sorento, XM (2010-2015)

(ссылка на источник фото)

Снятие планетарной коробки передач Киа Соренто I сопровождается следующими операциями:

  1. стопорное кольцо снимается;Ремонт ПДУ на Sorento 1

    (ссылка на источник фото)

  2. снимается зубчатое кольцо редуктора;Ремонт ПДУ на Sorento 1
  3. концы стопорного кольца подшипника первичного вала разблокируются при извлечении планетарной шестерни в сборе.Ремонт ПДУ на Sorento 1

    Разблокируйте концы стопорного кольца (ссылка на источник фото)

  4. Ножницы используются для удобства фрезерования концов стопорного кольца. На внешних краях полотен заранее изготовляют выемки напильником;Ремонт ПДУ на Sorento 1
  5. Многодисковое сцепление снято. Стальное стопорное кольцо и изоляционный пластик удаляются. Эти кольца не входят в комплект для замены штифта;Ремонт ПДУ на Sorento 1

    (ссылка на источник фото)

  6. Снимите стальную крышку сцепления, затем снимите фрикционные диски и стальные кольца. Они поочередно накладываются друг на друга, что обеспечивает передачу необходимого крутящего момента. Фрикционные диски входят в зацепление с зубьями оси сцепления, а стальные кольца входят в зацепление с внешней крышкой сцепления.Ремонт ПДУ на Sorento 1

    Конец!) (Ссылка на источник фото)

  7. При необходимости заменить сальники и подшипники раздаточной коробки на Kia Sorento I.

Видео:Ремонт раздатки бесплатно😉Скачать

Ремонт раздатки бесплатно😉

Смена масла в раздатке киа соренто

При нормальной эксплуатации автомобиля замена трансмиссионной жидкости не требуется.

Если вы использовали автомобиль в сложных условиях, таких как: грунтовые дороги с большим количеством пыли, вы проезжали по горным вершинам, часто буксировали прицеп или ваш автомобиль использовался в качестве похода, коммерческого транспорта, вам нравится чтобы ехать и двигаться с большой скоростью около 180 км / ч и более, то о замене стоит подумать примерно через 120 тысяч километров.

Также масло необходимо менять сразу после того, как автомобиль и дозатор были в воде. Бывают и такие случаи.

Чтобы произвести замену, выполните следующие действия:

  1. Освободите мотор от ограждения.
  2. Открутите сливную пробку и залейте до последней капли.
  3. Установите на место прокладку снятого колпачка и вверните его на место.
  4. Затем откручиваем колпачок с места заливки жидкости.
  5. Влейте новую жидкость, пока она не потечет. Примерный объем, который необходимо залить в ТРК Kia Sorento, составляет 350 мл.
  6. Столько же потребуется для бензиновых автомобилей с двигателем 2,4 л.
  7. Для бензинового двигателя объемом 3,3 литра потребуется в 2 раза больше, примерно 700 мл масла.
  8. Вкрутите пробку.
  9. Установите защитный поддон.

Видео:Киа Соренто BL ремонт раздатки TOD 3C211Скачать

Киа Соренто BL ремонт раздатки TOD 3C211

Снятие раздатки на киа соренто 1: бензин 2.4 механика

Разборка раздаточной коробки Kia Sorento I с МКПП и бензиновым двигателем 2.4 осуществляется следующим образом:

  1. В салоне снимается декоративная крышка, закрывающая рычаг переключения передач. Откручиваются крепления для снятия люка МКПП.Снятие раздаточной коробки Киа Соренто 1

    Вот как это должно работать (ссылка на источник фото)

  2. Коромысла механической коробки передач Kia Sorento I разбирается и фиксируется двумя болтами со стороны раздаточной коробки и семью со стороны механической коробки передач.Снятие раздаточной коробки Киа Соренто 1

    Откручиваем два болта (ссылка на источник фото)

  3. В зазоре откручиваются два болта раздаточной коробки. Остальные крепления в количестве трех болтов и шпильки с гайкой откручиваются снизу.Снятие раздаточной коробки Киа Соренто 1

    (ссылка на источник фото)

  4. Передний и задний карданные валы отключаются только со стороны раздаточной коробки.
  5. Отсоединены разъемы силовых микросхем, расположенных на распределителе (РК).
  6. Распределитель Kia Sorento снимается с механической коробки передач сильными ударами дубинки по деревянной балке.Снятие раздаточной коробки Киа Соренто 1

    Осторожно разбирать трамблер! (ссылка на источник фото)

  7. Осталось разобрать, после чего можно приступать к ремонту флаера коробки Киа Соренто 1.Снятие раздаточной коробки Киа Соренто 1

    После разборки дозатор можно постирать, а затем просушить (ссылка на источник фото)

Ремонт флаера Киа Соренто первого поколения своими руками потребует определенных навыков. В этом случае рекомендуется работать вдвоем, так как раздаточная коробка достаточно тяжелая.

При разборке необходимо будет проявить бдительность и осторожность, чтобы не повредить ключевые элементы.
