Панель приборов Альмера G15 (2 видео)

В Nissan Almera G15 используется приборная панель со приваренными светодиодными индикаторами. Если они выйдут из строя, необходимо будет полностью заменить собранный элемент. Давайте рассмотрим, как удалить и что означают шпионы.

Содержание

Значения индикаторов приборной панели Almera G15
Индикаторы «STOP» и неисправности электрики и электроники
Лампочка неисправности тормозной системы
Значок низкого давления масла Almera G15
Индикатор перегрева двигателя
Снимаем панель приборов
💥 Видео

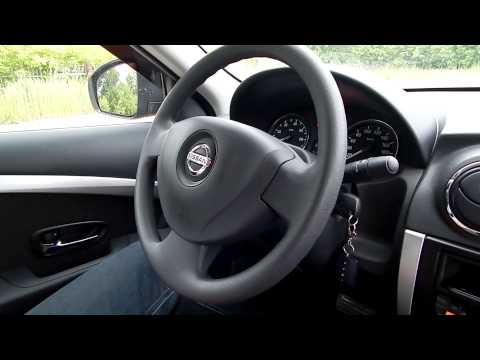

Видео:настройка времени на панели приборов Nissan Almera G15Скачать

Значения индикаторов приборной панели Almera G15

Значки комбинации приборов Almera G15

На приборной панели Nissan Almera G15 установлены сигнальные лампы:

неисправности в антиблокировочной тормозной системе (АБС);
недостаточное давление масла в двигателе;
пониженный уровень топлива;
задействован ручной тормоз или возникла проблема с тормозной системой;
необходимость замены масла в ДВС;
иммобилайзер;
аккумулятор разрядился;
передние противотуманные фары включены;
горит задний противотуманный фонарь;
перегрев мотора;
положение включения или выключения подушки безопасности переднего пассажира;

ОСТАНАВЛИВАТЬСЯ;
открытая дверь;
включая дальний свет;
неисправности подушек безопасности;
ближний свет включен;
неисправности электронной или электрической системы;
работа указателей поворота или предупреждающих знаков;
обогрев заднего стекла;
неисправности каталитического нейтрализатора.

В зависимости от типа датчика на приборной панели сигнальная лампа мигает или горит постоянно. Далее мы подробно остановимся на основных элементах отчетности.

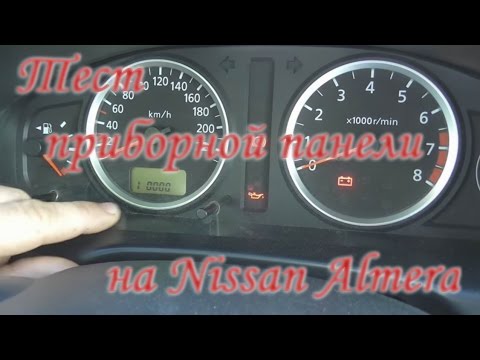

Для проверки работы индикаторов панели приборов закройте двери, пристегните ремень безопасности и поверните ключ в положение «ON», двигатель не запускайте. Загораются пиктограммы давления масла, уровня топлива, заряда АКБ, неисправности катализатора. Значки АБС, СТОП, подушки безопасности, перегрева двигателя, электрической и электронной системы и тормозной системы загорятся на несколько секунд, а затем погаснут.

Индикаторы «STOP» и неисправности электрики и электроники

Если во время движения загорается сигнальная лампа STOP на панели приборов, остановите двигатель.

При этом убедитесь, что маневры, выполняемые на дороге, безопасны. В будущем вам нужно будет обратиться за помощью в сервисный центр Nissan.

В случае неисправности электрической или электронной системы загорается соответствующий индикатор на комбинации. К тому же он может появиться как во время движения, так и после запуска двигателя Nissan Almera G15. В этом случае обратитесь за помощью к специалистам.

Вы можете редактировать дашборд

Лампочка неисправности тормозной системы

Панель приборов Nissan Almera G15 сигнализирует о неисправности тормозной системы в следующих случаях:

Пониженный уровень тормозной жидкости в расширительном бачке главного цилиндра.
Неисправности АБС.

Сигнальная лампа загорается также после того, как вы потянете за трос ручного тормоза. Если сигнальная лампа загорается при отпускании ручного тормоза, обратитесь к техническому специалисту. Лучше буксировать машину, чтобы не повредить.

При пониженном уровне тормозной жидкости значительно увеличивается ход педали и, как следствие, длина тормозного пути.

Значок низкого давления масла Almera G15

В штатном режиме индикатор низкого давления масла в двигателе Almera G15 должен загореться после поворота ключа в замке зажигания в первое положение. После запуска силового агрегата лампочка должна погаснуть. Факт подтверждает исправность датчика давления моторного масла.

Если контрольная лампа низкого давления моторного масла на панели приборов загорается или мигает во время работы блока управления, остановите двигатель. В противном случае неизбежны серьезные отказы основных узлов ДВС. В дальнейшем обращайтесь к специалистам.

Также следует учитывать, что проверку уровня моторного масла в ДВС следует проводить регулярно с помощью щупа. Не используйте сигнальную лампу низкого уровня масла как напоминание о необходимости добавления смазки.

Индикатор перегрева двигателя

При включении зажигания на приборной панели Nissan Almera G15 загорается сигнальная лампа перегрева двигателя. После запуска двигатель должен остановиться. Если приборная панель подает указанный сигнал во время движения автомобиля, следует остановиться и дать двигателю поработать несколько минут на холостом ходу.

Если после этого индикатор на панели приборов не погаснет, необходимо остановить двигатель и дождаться его полного остывания. Далее проверяется уровень моторного масла и охлаждающей жидкости. Если причина не в снижении уровней, то вам следует обратиться к механикам.

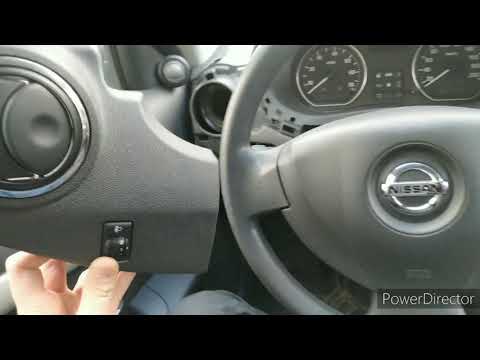

Видео:Как снять приборную панель (щиток приборов) на Nissan Almera G15 1 частьСкачать

Снимаем панель приборов

Возможно, потребуется разобрать приборную панель Nissan Almera G15 для замены. Удаление производится в следующей последовательности:

Отсоедините отрицательную клемму от аккумуляторной батареи.
Осуществляем разборку крышки панели приборов.

Отверткой поддеваем правую декоративную накладку панели приборов. В этом случае необходимо будет преодолеть сопротивление пластиковых зажимов для снятия покрытия. Чтобы не повредить пластик, оберните кончик отвертки мягкой тканью.
Снимаем левую декоративную планку.
Снимите верхнюю пластиковую крышку рулевой рейки.
Откручиваем винты крепления козырька приборной панели с левой и правой стороны ключом Togh T-20.
Аккуратно поддев козырек по периметру с помощью отвертки с плоским лезвием, снимите его, преодолев сопротивление пластиковых зажимов.
Далее откручиваем два самореза (с левой и правой стороны) и приборная панель снимается с сиденья.
Отсоедините микросхемы питания от комбинации приборов, нажав на защелки.

Полностью заменена приборная панель, так как индикаторы припаяны к плате и отдельные компараторы не подлежат разборке.

Панель приборов Nissan Almera G15 является источником информации о состоянии основных узлов автомобиля. Выход из строя светодиодных ламп или отдельных компонентов приводит к демонтажу всего устройства целиком. Перед снятием экрана для замены отключите питание цепи, отсоединив отрицательную клемму аккумулятора.
