Стояночный тормоз, также известный как ручной тормоз, удерживает автомобиль на стоянке.

Это также может помочь остановить автомобиль, если основная тормозная система вышла из строя или когда требуется экстренное торможение. Конструкция стояночного тормоза представлена рычагом; в поднятом состоянии тормозные колодки прижимаются к барабанам за счет натяжения тросов. Поскольку этот элемент системы управления автомобилем влияет на безопасность водителя и пассажиров, необходимо регулярно проверять работоспособность механизма.

Из этого материала вы узнаете, как выполнить такую проверку, как задействовать стояночный тормоз и как заменить тросы стояночного тормоза Киа Сид.

(ссылка на источник фото)

Содержание

Проверяем стояночный тормоз Kia Ceed
Подтяжка ручника
Замена тросов
Снятие облицовки тоннеля пола
Извлечение троса
Артикулы
📽️ Видео

Видео:Тормоза задние - замена. Kia ceed.Скачать

Проверяем стояночный тормоз Kia Ceed

Вызывается рабочий ручной тормоз, который в полностью заблокированном положении удерживает автомобиль в неподвижном состоянии с уклоном 25%.

Проверить ручной тормоз Киа Сид, установив автомобиль на эстакаду или погрузочную рампу, высота которой составляет 1,5 м, а длина подъезда — 5 м, можно воспользоваться другим методом.

Остановите автомобиль на ровной поверхности, включите нейтраль и максимально задействуйте ручной тормоз. А теперь попробуй дернуть Киа Сид. Если машина едет без значительных усилий, необходимо отрегулировать стояночную тормозную систему.

Видео:Электронный РУЧНИК: ЗАМЕНА ЗАДНИХ ДИСКОВ И КОЛОДОК. Используем CAR ScannerСкачать

Подтяжка ручника

Для регулировки ручного тормоза используйте гаечный ключ на 12 мм.

Подробная инструкция, как подтянуть ручник Киа Сид:

1) Проверьте, правильно ли отрегулирован привод стояночного тормоза. Для этого необходимо несколько раз полностью выжать педаль тормоза, чтобы установить правильный тормозной путь.

2) Закрепите ручной тормоз в самой высокой точке. При затяжке рычага храповик должен щелкнуть 6 или 8 раз. При разном количестве нажатий ручник Киа Сид надо подтянуть.

3) Подходим к узлу затяжки, скрытому оболочкой центрального тоннеля. Для его снятия переведите рычаг переключения передач на первую передачу (для автоматических коробок передач в положение P).

4) Закрепляем передние колеса клиньями.

5) Откройте вещевой ящик подлокотника.

6) Снимите крышку, закрывающую нижнюю часть отсека. Защитный элемент можно снять для облегчения разборки.

7) Установите заднюю часть кузова Киа Сид на опору.

Поместите гаечный ключ на регулировочную гайку коробки передач стояночного тормоза, расположенную за окном в нижней части ящика для хранения подлокотника. Поворачивая держатель гаечным ключом, расположите рычаги A и держатели зажимов B так, чтобы между ними был зазор B. Общий размер зазоров с обеих сторон должен составлять от 1 до 3 миллиметров;

(ссылка на источник фото)

9) При повороте колес задней оси вручную убедитесь, что при повороте нет толчков. Если вы заметили какие-либо нарушения в движении колес, устраните неисправность трансмиссии ручного тормоза или элементов тормозной системы на задних колесах.

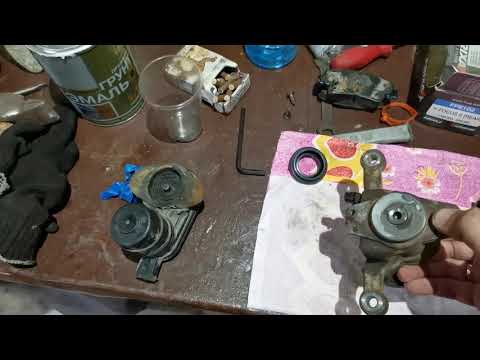

Видео:КИА СИД РЕМОНТ СТОЯНОЧНОГО ТОРМОЗАСкачать

Замена тросов

Для замены тросиков стояночного тормоза Киа Сид JD вам понадобится набор инструментов, состоящий из:

Ключи на 10 и 12 мм
Отвертки с плоским лезвием
Отвертка Филлипс
Плоскогубцы.

Подготовительные шаги:

1) Поставить рычаг МКПП Киа Сид на первую передачу. На автомобилях с автоматической коробкой передач установите рычаг селектора в положение P.

2) Закрепите передние колеса клиньями, приподнимите заднюю часть автомобиля.

3) Приступаем к снятию крышки центрального тоннеля.

Снятие облицовки тоннеля пола

Перед заменой троса стояночного тормоза на Киа Сид JD снимите обшивку.

Для этого следуйте инструкции:

1) Снимите боковые панели туннеля.

(ссылка на источник фото)

2) Снимите верхнюю часть крышки. Для этого нажмите отверткой защелку и потяните вверх соответствующий участок вставки. Снимайте панель с 6 скоб по очереди.

3) Снимаем защитную крышку рычага переключения передач Kia Ceed JD.

(ссылка на источник фото)

4) Вытаскиваем соединительный модуль и разъемы USB. Для этого избавляемся от двух саморезов и снимаем панель. Он замирает, ходит туда-сюда. Слегка приподнимите модуль со стороны сиденья водителя и потяните его в сторону задней части салона. Длина кабелей позволяет снимать и переворачивать устройство. Отсоедините два проводных разъема.

5) Замок обивки фиксируется двумя винтами, расположенными под модулем USB-разъема, двумя винтами внутри подлокотника, двумя саморезами в центре панели и двумя зажимами со стороны водителя и пассажира. Этот блок Kia Sid Tunnel не нужно снимать полностью. Вы можете достать кабель, подняв панель.

(ссылка на источник фото)

6) Чтобы опора, фиксирующая панель к полу, не мешала замене, ее можно разобрать, открутив 4 болта.

Извлечение троса

Замена троса стояночного тормоза на автомобилях Kia Ceed JD производится в следующем порядке:

1) Ослабьте гайку регулировки натяжения.

2) Используя плоскогубцы, удалите наконечники, пропустив их через прорези. Отсоедините эквалайзер и кабели.

(ссылка на источник фото)

3) Навесить заднюю часть кузова Киа Сид на держатель. Избавьтесь от колес задней оси.

4) Снимите фиксатор, удерживающий конец оболочки кабеля.

5) Сдвиньте корпус так, чтобы защитная крышка немного выступала из держателя.

6) Вынув наконечник из защитного кожуха на максимально возможный уровень, повернуть рычаг стояночного тормоза по часовой стрелке (для тормозного блока правого заднего колеса повернуть назад), отсоединить трос и рычаг.

7) Проденьте кабель через отверстие в держателе и сдвиньте его в сторону.

Отверните болт и две гайки крепления кронштейна троса к продольному рычагу задней подвески.

(ссылка на источник фото)

9) Разберите кронштейн, сняв его со шпилек.

10) Снимите болты, которыми оболочка кабеля крепится к корпусу.

(ссылка на источник фото)

11) Вставьте наконечник в окно продольного рычага.

12) Трос стояночного тормоза вместе с защитной оболочкой выведен в отверстие в основании кузова.

13) Снимите второй механизм, выполнив ту же процедуру.

14) Установка производится в обратной последовательности.

(ссылка на источник фото)

15) Когда все элементы тормозной системы Киа Сид установлены, убедитесь, что блок правильно отрегулирован.

Артикулы

59760A2300 — каталожный номер оригинального левого кабеля для Hyundai I30. Он подходит к Киа Сид.

Правильный номер детали — 59770-A2310.

Если стояночный тормоз не удерживает Kia Sid JD на уклоне 25%, или если автомобиль можно легко вывести из нейтрального положения с поднятым ручным тормозом, трос стояночного тормоза необходимо затянуть.

Кабели агрегата рекомендуется заменять своими руками на подъемнике. После замены обязательно проверьте правильность регулировки стояночного тормоза.
