Последние три поколения Nissan Sunny (b14, b15, b17) отличаются общим расположением блоков. Текущее задание будет вывешено на защитной обложке. Проверьте по своим схемам, отличаются ли блоки от представленных.

Видео:НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ НИССАН АЛЬМЕРА КЛАССИКСкачать

НАЗНАЧЕНИЕ РЕЛЕ В МОНТАЖНОМ БЛОКЕ НИССАН АЛЬМЕРА КЛАССИК

Блок в салоне Nissan Sunny

Он расположен со стороны водителя между рулевой колонкой и дверью. Откройте защитную крышку, чтобы получить доступ.

Опция 1

Дополнительные внутренние предохранители 1

Читайте также: Предохранители и реле Nissan Pathfinder

Вариант 2

Предохранители в салоне вариант 2Описательная таблица

предохранитель nissan sunny

Вариант записи 2

  1. Зеркала
  2. Стоп-сигналы
  3. Розетка
  4. Кондиционер
  5. Панель управления (сигнальные лампы
  6. Резерв
  7. Обогрев заднего стекла
  8. Датчик кислорода
  9. Резерв
  10. Электрический пакет
  11. Контроллер АКПП
  12. Электрический пакет
  13. Внутренний светильник
  14. Двигатель внутреннего вентилятора (обогреватель / кондиционер)
  15. Кондиционер
  16. Двигатель внутреннего вентилятора (обогреватель / кондиционер)
  17. Система впрыска топлива
  18. Воздушная подушка
  19. Резерв
  20. Контроллер мотора
  21. Стартовый сигнал
  22. Легче
  23. Резерв
  24. Резерв
  25. Дворники
  26. Резерв
  27. Омыватель переднего и / или заднего лобового стекла (на подрулевом переключателе)
  28. Омыватель заднего стекла
  29. Топливный насос
  30. Спидометр, тахометр, указатели температуры и уровня топлива
  31. Пресс

В обеих версиях за прикуриватель отвечает предохранитель №22, 15А

Рядом можно разместить несколько отдельных реле.

Реле в салоне Nissan Sunny

Видео:Предохранители и реле в Ниссан Санни с описанием назначения, схемами блоков и их расположениемСкачать

Предохранители и реле в Ниссан Санни с описанием назначения, схемами блоков и их расположением

Блоки под капотом

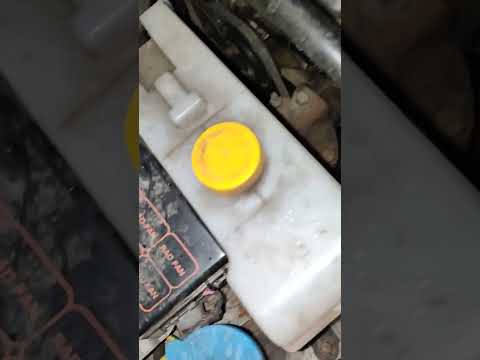

Рядом с аккумулятором будет блок предохранителей, рядом с горловиной ствола с омывающей жидкостью блок реле.

Блок с реле

Опция 1

Блок с реле вариант 1

Вариант 2

Замок с реле под капотом Nissan Sunny

Обозначение

  • fr противотуманные фары — реле противотуманных фар
  • двигатель дроссельной заслонки — реле модуля управления дроссельной заслонкой
  • блокировка сцепления inter lucky — реле блокировки пуска (P / N)
  • кондиционер — реле кондиционера
  • звуковой сигнал — реле звукового сигнала
  • rad fan — Реле двигателя вентилятора охлаждения
  • rad fan — Реле двигателя вентилятора охлаждения
  • rad fan — Реле двигателя вентилятора охлаждения

Блок с предохранителями

Опция 1

Блок предохранителей вариант 1

В предыдущих статьях вы можете прочитать:

Расшифровка

Расшифровка схемы

Вариант 2

Замок под капот Ниссан Санни 2 вариант

Обозначение

  • FL 100A BATTERY — Генератор
  • FL 60A IGN BATTERY — Зарядка аккумулятора
  • FL 40A ABS MTR — Двигатель с АБС
  • FL 40A IGN SW — Замок зажигания
  • FL 40A ABS SOL — Датчик ABS
  • FL 30A RAD FAN1 — Левый вентилятор радиатора
  • WINDOW REGULATOR FL 30A — Эл стеклоподъемник
  • FL 30A RAD FAN2 — Вентилятор радиатора, правый
  • КАТУШКА ЗАЖИГАНИЯ FL 15A — Катушки зажигания
  • ДВИГАТЕЛЬ FL 15A — Нагреватель лямбда-зонда
  • FL 15A AUDIO — Аудиосистема
  • FL 15A H / RH LAMP — Передняя правая фара
  • FL 15A H / LEFT LAMP — Левая фара
    FL 15A WIPDEL CER — Щетки стеклоочистителя с подогревом
  • FL 15A FR FOG L — Противотуманная фара
  • FL 10A ECCS — Электронная система управления двигателем
  • FL 10A HORN — Сигнал
  • TAILLIGHT FL 10A — Задний фонарь
