Второе поколение Kia Rio было представлено в конце 2005 года. Выпускалось в 2006, 2007, 2008, 2009, 2010, 2011 годах. За это время RIO 2 претерпел рестайлинг. В нашем материале вы найдете информацию с описанием предохранителей и реле Киа Рио второго поколения с блок-схемами и их расположением. Обратите внимание на предохранитель прикуривателя.
Видео:ГЛАВНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ KIA RIO IIСкачать
Блок в салоне
Он находится под панелью со стороны водителя, за защитной крышкой, также имеется диагностический разъем.
p, цитата 7,0,1,0,0 —>
Схема
п, цитата 8,0,0,0,0 —>
p, цитата 9,0,0,0,0 —>
Фото — схема
p, цитата 10,0,0,0,0 —>
p, цитата 11,0,0,0,0 —>
Описание предохранителей
p, цитата 12,0,0,0,0 —>
| один | 15A ЗАДНЕЕ ВЕТРОВОЕ СТЕКЛО Стеклоочиститель Стеклоочиститель задней двери |
| 2 | Лампа левой фары 10A H / LP |
| 3 | 25A FR WIPER Стеклоочиститель |
| 4 | Вентилятор 10А ВЕНТИЛЯТОР |
| 5 | Лампа фары правой 10A H / LP (RH |
| 6 | 20A S / ROOF Люк на крыше |
| 7 | 15A STOP LP Стоп-сигналы |
| 8 | 20A C / DR LOCK Выключатель централизованной блокировки |
| 9 | Катушка зажигания 15А Катушка зажигания |
| 10 | Антиблокировочная тормозная система ABS 10A |
| 11 | 10A B / UPLP Фонарь заднего хода |
| 12 | BMS — Резерв |
| тринадцать | 25A C / LIGHTER Прикуриватель |
| 14 | 10A FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | SEAT HTR 20A Сиденье с подогревом |
| шестнадцать | Усилитель AMP 25А |
| 17 | 10A FR FOG LP Противотуманная фара |
| 18 | ДХО 10А дневные ходовые огни |
| 19 | 10A ECU Система управления двигателем |
| ветры | CLUSTER 10A Панель приборов |
| 21 год | 25A P / WDW DX Электрический стеклоподъемник с замком (правая сторона) |
| 22 | 10A AUDIO Аудиосистема, бортовой компьютер |
| 23 | 10A RR FOG LP Фонарь задний противотуманный |
| 24 | Выключатель IGN 10A (замок зажигания) |
| 25 | 30A HTD GLASS обогрев заднего стекла |
| 26 | 15A Подушка безопасности A / BAG |
| 27 | 10A TCU Блок управления автоматической коробкой передач |
| 28 год | Датчики SNSR 10А |
| 29 | ЗАПЧАСТИ — Резерв |
| тридцать | 10A MULT B / UP ETACS кондиционер, часы, блок управления внутренним освещением |
| 31 год | 15A AUDIO Аудиосистема |
| 32 | 25A P / WDW LH Закрытие электрических стеклоподъемников (левая сторона) |
| 33 | Подогрев наружных зеркал заднего вида 10A HTD MIRR |
| 34 | 10A TAIL LP (LH) Задний левый фонарь |
| 35 год | 10A REAR LP (RH) Правый задний фонарь |
| 36 | 10A ОПАСНО Тревога |
| 37 | Указатели поворота 10A T / SIG LP |
| 38 | 10A A / BAG IND Сигнальная лампа подушки безопасности |
| 39 | 10A START Красное реле стартера |
Предохранитель прикуривателя обозначен на схеме цифрой 13 на 25А.
На задней панели блока расположены релейные элементы: указатели поворота и сигнализации, реле зуммера и т.д.
Статья по теме: Когда менять свечи зажигания на Киа Рио
p, цитата 14,0,0,0,0 —>
p, цитата 15,1,0,0,0 —>
В седанах отдельное реле стоп-сигналов расположено сзади, рядом с блоком управления задним сигналом
p, цитата 16,0,0,0,0 —>
p, цитата 17,0,0,0,0 —>
Видео:Kia, перегорает предохранитель бензонасоса.Скачать

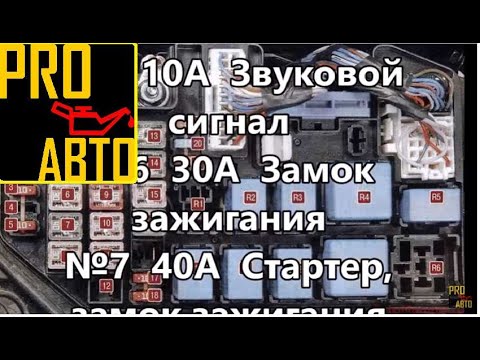

Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
p, цитата 18,0,0,0,0 —>
p, цитата 19,0,0,0,0 —>
Пример схемы на обратной стороне защитного чехла
p, цитата 20,0,0,0,0 —>
p, цитата 21,0,0,0,0 —>
Фото — схема
p, цитата 22,0,0,0,0 —>
p, цитата 23,0,0,1,0 —>
Обозначение предохранителя
p, цитата 24,0,0,0,0 —>
| один | 80A MDPS Электроусилитель руля |
| 2 | Генератор 125/150 А МИН |
| 3 | 10A ECUB Блок управления двигателем |
| 4 | Блок управления двигателем ECUD 10A |
| 5 | Зуммер 10A HORN |
| 6 | 30A IGN1 Замок зажигания (замок |
| 7 | 40A IGN2 Стартер, выключатель зажигания (замок |
| 8 | Генератор 30А BATT2, аккумулятор |
| 9 | 50A BATT1 Генератор, аккумулятор |
| 10 | ECUA 30A Блок управления двигателем |
| 11 | Электровентилятор радиатора 30А РАД |
| 12 | Вентилятор конденсатора 30A COND |
| тринадцать | 40A ABS1 ESP и антиблокировочная система тормозов ABS |
| 14 | 40A ABS2 ESP и антиблокировочная система тормозов ABS |
| 15 | 30A P / WDW Электрические стеклоподъемники |
| шестнадцать | BLOWER 40A Реле электровентилятора радиатора |
| 17 | 10A A / CON 1 Кондиционер |
| 18 | 10A A / CON 2 Кондиционер |
| 19 | Блок управления двигателем ECUC 20A |
| ветры | 15A INJ Топливные форсунки, система кондиционирования |
| 21 год | Датчики SNSR 10А |
Статья по теме: Как выбрать диски на Kia Rio x Line
Назначение реле
p, цитата 25,0,0,0,0 —>
| R1 | COND FAN 2 Реле электровентилятора конденсатора (низкая скорость) |
| R2 | RADFAN Реле вентилятора радиатора |
| R3 | FUEL PUMP Реле топливного насоса |
| R4 | ГЛАВНОЕ Главное реле |
| R5 | HORN Реле звукового сигнала |
| R6 | FUEL HTR Реле нагревателя топливного фильтра |
| R7 | ВОЗДУХОДУВКА Реле электродвигателя вентилятора отопителя |
| R8 | СТАРТ Реле стартера |
| R9 | COND FAN 1 Реле электровентилятора конденсатора (высокая скорость) |
| R10 | Реле кондиционера кондиционера |
Дополнительный блок
Устанавливается в моделях с дизельными двигателями.
п, цитата 26,0,0,0,0 —>
Схема
p, цитата 27,0,0,0,0 —>
p, цитата 28,0,0,0,0 —>
Расшифровка
п, цитата 29,0,0,0,0 —>
| PTC HTR 1 | Обогреватель 50А РТС |
| СВЕЧА | Свеча 80А |
| PTC HTR 2 | Обогреватель 50А РТС |
| FFHS | Подогрев топливного фильтра 30А |
| PTC HTR 3 | Обогреватель 50А РТС |
p, цитата 30,0,0,0,0 -> p, цитата 31,0,0,0,1 —>
Если есть что добавить или есть вопросы, запишите все в комментариях.
Видео:Отказ топливного насоса Kia Rio 2 jbСкачать
Предохранители и реле Kia Rio 2
Рассмотрены автомобили Kia Rio 2 2005, 2006, 2007, 2008, 2009, 2010, 2010 года выпуска.
Где находится блок предохранителей и реле
№14 под капотом
Чтобы получить доступ к диску, нажмите на фиксатор на задней панели диска и откройте крышку
внутри крышки находится схема предохранителей и реле…
Расшифровка:
предохранитель / реле
Блок предохранителей в салоне
Чтобы получить доступ к предохранителям, нажмите ручку блокировки крышки и снимите ее, вынув держатели на ее нижнем крае из пазов в приборной панели
Статья по теме: Как снять руль с Киа Рио 2
Расшифровка:
Снятие блока предохранителей в салоне автомобиля
Отсоедините отрицательную клемму от АКБ
Снимите нижнюю защиту приборной панели
Снять переднюю облицовку порога слева
и накладка с левой стороны, преодолевая сопротивление зажимов
На лицевой стороне монтажного блока нажатием на защелки
и серые колодки жгута проводов
На левом конце блока нажмите на фиксатор блока верхнего ремня безопасности
и отключите его от блока
Поднимите удерживающий кронштейн центрального башмака
и отпустить улов
отключите блок от блока
Таким же образом отсоединяем нижний блок от блока
с помощью отвертки нажмите на два зажима по обе стороны от диагностического разъема
вынуть разъем из розетки
и двигаться вместе с проводкой
Отверните две гайки крепления монтажного блока к усилителю приборной панели
Снимите монтажный блок с монтажных штифтов, откройте его задней стороной и отсоедините серые A, черные B и желтые C накладки ремня безопасности от верхней части задней стороны, нажав на их зажимы
Аналогичным образом отсоедините желтый A и две бежевые накладки B и C ремня безопасности с правой стороны задней части монтажного блока
Отверните монтажный блок в сторону и, нажав на защелки, отсоедините серый от центральной части его тыльной стороны
и белые подушечки
Выдавив защелки из блока, отсоединяем аналоги беленького
и черные блоки проводки
и снимаем монтажный блок
Статья по теме: Сколько фреона в кондиционере Kia Rio 3
Установите монтажный блок и снимите его
Снятие блока предохранителей в моторном отсеке
Отсоедините отрицательную клемму аккумуляторной батареи
Снимаем крышку монтажного блока и откручиваем винт
Откручиваем гайку крепления монтажного блока к корпусу
Отвинтите гайки крепления клемм трех силовых кабелей и снимите клеммы со шпилек монтажного блока
отсоедините три контактные площадки от блока, нажав на фиксирующие зажимы
поднимите монтажный блок, отсоедините монтажные площадки от его основания, затянув фиксаторы, чтобы зафиксировать их, и снимите монтажный блок.
Установка блока предохранителей эквивалентна его снятию.
