Hyundai Santa Fe БРДМчик «Вишнёвка» › Бортжурнал › #11 Замена топливных фильтров

Пришли запчасти на ТО, решил с чего побыстрее начать, заменить топливные фильтры . и как всегда по русски начать сначала и смотреть что и как с верхом =)
(запчасти описаны в этой теме — номера, цены)

Ну начну, подумал я, зная, что фильтры в баке, а их две (сетки) и они в разных местах

Замена топливного фильтра Санта Фе

все бы хорошо, в короллке снял шлейку и все, поменял а потом оказывается, что надо откручивать седла, а чтобы открутить надо снимать большую коробку, а чтобы снимать большую надо коробку тоже надо снимать, ну в общем как пошло — вывел всю заднюю часть салона на улицу (кроме обшивки)
Решил начать (рис 1 — желтый) с сеткой без бензонасоса.

Замена топливного фильтра Санта Фе

принесли пылесос, чтобы грязь не убирать грязеотканью, пропылесосили, подготовили снять пластиковую гадость, которая прикручена и держит фильтрующую помпу / забор и нихром… Походу не меняли 10 лет , на пластике нет следов снятия. Здесь должны работать как минимум два человека: один пытается крутить, второй (мне, а то никому не показывать) берется толстая плоская отвертка, молоток и под острым углом ударяем по пластику, чтобы как-то оторвать его от точки. После пятого удара створка не выдержала.
ps не забываем метки, так как они были сняты и наклеены, кстати, они есть на корпусе фильтра / помпы и на сиденье.

Замена топливного фильтра Санта Фе

Замена топливного фильтра Санта Фе

Замена топливного фильтра Санта Фе

снимаем, меняем, ничего сложного.
Тщательно соберите его.
Перед установкой люка и закрытием ковролином потерял с герметиком (чтобы в салон не попадала пыль / грязь) нет болта, который все прижимает, как показано на рис.1 в каталоге а нет прикрутить некуда.

Перейдем ко второму «отверстию» в нем, самой сетке фильтра, фильтру тонкой мензурки, второму насосу и т.д.…
Также насильно откручиваем пластиковый держатель пылесоса.
п.с кстати видны следы снятия, погнут / сломан пластиковый контейнер для зуба и метка не на месте =)

Замена топливного фильтра Санта Фе

кстати тут рассказали шутку жизни, когда отсоединяете топливопровод и чтобы не слить все топливо с аппарели и на помпу, ставим свечу зажигания, она цепляется и сидит как перчатка, и топливо не течет

Замена топливного фильтра Санта Фе

=)
Снимаем фильтр, разбираем, меняем сетку, мелкие очки, собираем заново, есть видео на YouTube Я больше не фотографировал, начинало темнеть, и пришлось спешить…
ps геморрой остаться негде — желтая трубка (отмечена розовым на рис. 1) гофрированного типа, которая идет от тонкого фильтра — на видео легко засняла — просто вырвала, видимо нужно греть, но лучше заказать его даже после установки, его нужно повторно нагреть промышленным феном, чтобы он был герметичным и не было утечки воздуха при неполном баке, иначе машина будет рысью и плохо ехать или даже заморозить.

после сборки салона завел — чуть повернул дросселем, все работает нормально.
А еще было ощущение, что нашел под капотом парочку заблудших кобыл =) может на катушке, поэтому плохо тянул, потому что фильтры забиты.
кстати, срезанный фильтр в порядке: там он весь черный и внутри корпуса ТНВД все было в песке и крупной грязи даже на 2 сетке видно, что плохо среагировал,
в общей сложности все длилось 2 часа, не особо торопясь и большую часть времени размышляя над тем, как разобрать салон))
Что ж, как бы то ни было, начало положено.
на очереди или впуск, или тормоза…
пп отказываетесь, писем много, но может кому все-таки пригодится…

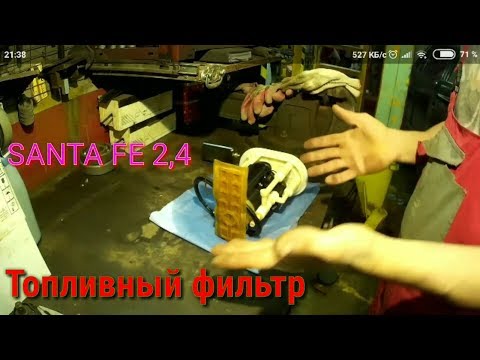

Видео:Hyundai Santa Fe New как заменить топливный фильтрСкачать

Hyundai Santa Fe New как заменить топливный фильтр

Hyundai Santa Fe 2008, двигатель бензиновый 2.7 л., 189 л с., полный привод, автоматическая коробка передач — плановое ТО

Машины в продаже

Замена топливного фильтра Санта Фе

Hyundai Santa Fe, 2012

Замена топливного фильтра Санта Фе

Hyundai Santa Fe, 2011

Замена топливного фильтра Санта Фе

Hyundai Santa Fe, 2010

Замена топливного фильтра Санта Фе

Hyundai Santa Fe, 2008

Комментарии 24

Замена топливного фильтра Санта Фе

какую фильтрующую компанию вы заказывали?)

здесь описаны все запчасти.
оригинальный трикотаж.
корпус фильтра — линкиавто

Замена топливного фильтра Санта Фе

Тоже поменял, раздражает, что теперь над люками торчит ковер (хотя под сидухой

крышка наверно не прижалась, нужно утеплить герметиком или старым и посадить на него, чтобы пыль / влага снизу не попадала в салон

Все хорошо там, где посажена как сшавода ровно и не рвет и ковер торчит ((

и пусть торчит =) под сидухой не видно, да и в следующий раз туда залезть не рано))

Замена топливного фильтра Санта Фе

В эти выходные тоже сделал замену бензина.
Коробки снимать особо не нужно, нужен удлинитель.
Купил новую трубку, потому что вы читали, что со старой могут быть проблемы.
Так же промыл форсунки с удалением и сделал декарбонизацию.
Я все сделал сам.)
Для промывки форсунок понадобится кашица, шприц на 5 кубиков и нитка с пуговицей.)

Замена топливного фильтра Санта Фе

Про промывку форсунок, подробнее можно Есть фото, что и как?

Фото нет, т.к фото суда не делал. Но могу подробно описать.
Из необходимых:
1. Бутылка с жидкостью для стирки. Я взял очиститель карбюратора Hi-Gear. Потому что он? Он прошел кучу испытаний и действительно рвет всех в калитку.)
2. Шприц на 5 кубиков. Почему это? Потому что его диаметр идеален для наших форсунок.
3. 12 колец «35312-22000». Просто решил заменить. Это центы.
4. Припаял сам провод. Только двухжильный провод, на одном конце выводов узкие матери, на другом крокодилы для аккумулятора. В положительное пространство впаяна кнопка закрытия.
5. Решимость.)

Снять форсунки просто: откручиваем 4 болта, которые держат топливную рампу и, не отсоединяя ее, просто тянем вверх. Форсунки фиксируются в рампе металлическими зажимами, в т.ч не выпрыгивают из нее.
Затем по одной вынимаем из аппарели форсунки. Для этого снимаем металлический упор и снимаем насадку с аппарели. Он просто держится там на резиновом кольце. Качаем из стороны в сторону и устраняем. Отсоедините от него разъем питания. На разъеме есть защелка белого цвета, сначала сдвигаем, потом нажимаем на язычок и вытаскиваем разъем.
Насадка в руке. Снимаем с него оба резиновых кольца. Поменял на всякий случай. Стоимость 1 штуки около 20 рублей — оригинал. Вам понадобится 2 кольца насадки.
Я пометил их все пронумерованными маркером, чтобы каждый вернулся в свое гнездо. Возможно, в этом нет необходимости, т.к наши форсунки не прописаны, но на всякий случай.)
Далее делаем рисунок из бутылки, как на фото.
Надеваем крокодиловые провода на аккумулятор. Полярность!
Берем форсунку, снимаем с нее обе резинки, подсоединяем клеммы к разъему форсунки. Знак плюс (+) нанесен на корпус форсунки возле разъема питания. Полярность!
Заднюю часть шприца натягиваем на «торец» насадки.
Пшыкаем несколько раз до пшиката.)
В шприце будет жидкость. Направляем насадку вниз так, чтобы жидкость накрыла «торец» насадки и начала периодически нажимать на кнопку.
Форсунка начинает распыление. Наблюдаем за изменением формы распыления и решаем, когда остановиться в пути. Только периодически не забывайте про пшик с бутылкой, чтобы насадка не открывалась зря.
Снимаем насадку и откладываем в сторону, снова пускаем вниз. Так как все 6 отмыты, ждем немного и повторяем процедуру с первого по шестой. Все, что не улетело на первом круге, улетит.

Могу сказать, что из 6 форсунок только 2 давали визуально нормальный факел и 4 распыляли струйно. Для появления нормального спрея хватило 6-8 нажатий кнопок. Впоследствии внешний вид фонарика не изменился. Второй круг ничего не изменил, но сделать это легко и недолго. Почему нет.
В итоге все 6 форсунок начали распылять примерно одинаково на глаз.
Расход кашицы — около полбутылки.

Один источник

Видео:Замена топливного фильтра на дизеле/Hyundai SANTA FEСкачать

Замена топливного фильтра на дизеле/Hyundai SANTA FE

Hyundai Santa Fe 2 (Хендай Санта Фе 2) замена топливного (дизельного) фильтра. Видео и фото инструкция

Замена топливного фильтра Санта Фе

Мы покажем вам наглядную фото и видеоинструкцию, как заменить топливный фильтр (дизельный) на автомобиле Хюндай Санта Фе 2 своими руками).

Поднимем капюшон. Снимите заглушку с помощью плоской отвертки

Замена топливного фильтра Санта Фе

Замена топливного фильтра Санта Фе

Металлический кронштейн поднимаем отверткой, затем используем специальные плоскогубцы, в гаражных условиях их можно заменить на плоскогубцы:

Замена топливного фильтра Санта Фе

Тем же инструментом отсоедините топливопроводы:

Замена топливного фильтра Санта Фе

Гаечным ключом на 19 мм откручиваем гайки крепления корпуса фильтра:

Замена топливного фильтра Санта Фе

При этом будьте максимально осторожны, чаще всего гайки отлетают в подкапотное пространство, найти их там практически невозможно. Отсоединяем снизу последнюю заглушку, после того, как фильтр «освободится», можно вручную вынуть его корпус. Начинаем его разбирать, лучше на какой-нибудь таре, так как солярка вылезет.

Замена топливного фильтра Санта Фе

Далее с помощью специального инструмента откручиваем патрон фильтра:

Замена топливного фильтра Санта Фе

Не у всех это есть; в гаражных условиях можно просто зажать в тисках или воспользоваться газовым ключом. Думаю, вы найдете решение, которое вам подходит, некоторым удается это делать своими руками.

Мы устанавливаем новый топливный фильтр с собой, он от Mann Filter, каталожный номер WK 824/3. Собираем в обратной последовательности. Далее нужно подкачать топливную систему, это можно сделать с помощью компьютера или покрутив стартер на 10-20 секунд, не бойтесь испортить что-то подобное.

Видео замены топливного фильтра (дизель) в Хендай Санта Фе 2:

Резервное видео по замене топлива (фильтра дизеля) в Хендай Санта Фе 2:

Один источник

Видео:ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА HYUNDAI SANTA FE 2.2 CRDI/REPLACING fuel filter HYUNDAI SANTA FE 2.2CRDIСкачать

ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА HYUNDAI SANTA FE 2.2 CRDI/REPLACING  fuel filter  HYUNDAI SANTA FE 2.2CRDI

Hyundai Santa Fe 2,2 CRDi › Logbook › Нужен совет по поводу топливного фильтра на дизелях…

Замена топливного фильтра Санта Фе

Ребят, нужна помощь .. Интересно, заменять ли топливный фильтр, и вот думаю, стоит ли поставить оригинал или можно поставить замену . кто что ставит? А какие особенности по его установке, т.к сам хочу поменять? Заранее спасибо!

Видео:Hyundai Santa Fe замена топливного фильтра ДизельСкачать

Hyundai Santa Fe замена топливного фильтра Дизель

Hyundai Santa Fe 2012, engine Diesel 2.2 liter., 197 h p., AWD drive, Automatic — consumables

Comments 15

Замена топливного фильтра Санта Фе

Замена топливного фильтра Санта Фе

Уже в сборе, оригинал! Полет нормальный!

Замена топливного фильтра Санта Фе

Я создал и Mando, и JapanParts. С выжатой жевательной резинкой Mando говно JapanParts встречается редко. Поставил топливный фильтр Mann, Knecht или Henkst (который я себе поставил) либо уже оригинал. Лучше не шутить по этому поводу. Включите зажигание и удалите воздух из системы. Но лучше залить его в новый солярий и поставить. Ошибка может появиться P0088. Поймешь, когда обороты выше 2000 не поднимутся. Сбросил ELM328 и забыл.

Замена топливного фильтра Санта Фе

на фильтре лучше не экономить, поставить оригинал и да, в фильтр не на что лить, просто смазать резину зарплатой потом найдешь реле помпы и закроешь и подожди пока перестанет пузыриться около минуты и тогда вы начнете спокойно

Замена топливного фильтра Санта Фе

Поставил оригинал. Отстой сливаю при каждой замене масла. Меняю фильтр раз в год. Посмотрел нарезы фильтров, свой распиловал. Для моего годового пробега этого определенно достаточно. Могу позволить себе стоимость оригинала под заказ 850р раз в год. На Ниссан 99 стоял бензиновый двигатель NEO DI, фильтр стоил 1000 руб. Я считаю наши цены нормальными. Кроме того, люди меняют его на 40 и 60 тысяч.

Кроилово ведет к попалову. Поставил оригинал.

А где ты оригинал за 850 руб взял? Я смотрю на экзистенциальное, это на 1800 год…

Осенью я заказал 3 штуки через магазин, где меня знают. Принесли после Нг, то есть не быстро.
И просто пойди и купи, это 1800-2000 и стоит по городу.

жалко, что не в Красноярске живу…)))

Что ж, можете забрать в MSC или поговорить в своих магазинах.

Замена топливного фильтра Санта Фе

Замена топливного фильтра Санта Фе

Возьми МАНДО. Оригинал излишне дорогой. А чтобы прокачать фильтр, нужно перемыть реле бензонасоса. И на см достаточно загнать зажигание. Купите фильтр за рубль и все)))

Замена топливного фильтра Санта Фе

А какие контакты на реле нужно замкнуть для прокачки? Спасибо.

Я вам сейчас не говорю. Смотрите Дядю Толю в БЖ. Прозвище дяди Толи.

Один источник

Видео:✅ Hyundai Santa fe ТО-2 Замена топливного фильтра. Часть 3Скачать

✅ Hyundai Santa fe ТО-2 Замена топливного фильтра. Часть 3

Топливный фильтр Хендай Санта Фе 2 поколение

Производство второго поколения Hyundai Santa Fe было начато в 2006 году. Автомобиль оснащался дизельным (2.0TCi / 2.2TCi) или бензиновым (2.4MPi, 2.7MPi, 3.5MPi) двигателями. Следовательно, топливные фильтры, используемые в этих двигателях, будут различаться в зависимости от типа двигателя, его объема, а также от рестайлинга, который произошел в 2010 году.

Видео:Замена топливного фильтра Hyundai Santa Fe Kia Sorento PRIMEСкачать

Замена топливного фильтра Hyundai Santa Fe Kia Sorento PRIME

Топливный фильтр Хендай Санта Фе 2 – где находится, особенности выбора

Топливный фильтр, также известный как фильтр тонкой очистки на Santa Fe 2, находится вместе с насосом и фильтром грубой очистки, которые составляют топливный модуль в баке. Топливные модули для Hyundai Santa Fe 2 имеют другую конструкцию и каталожные номера в зависимости от объема и типа двигателя. Номера применимости приведены в таблице.

Топливный модуль для Hyundai Santa Fe
Номер каталогаПрименимость к двигателямПериод установкиЦена, руб.
311102B0002,7 МПдо рестайлинга 2010 г20071
311102P0002,4 МПипосле рестайлинга 2010 г15774
311102P4003,5 МПипосле рестайлинга 2010 г18124

Конструкция складная, модуль складной, основной фильтр можно приобрести отдельно, их размер зависит от рабочего объема двигателя, на который рассчитан топливный модуль. В таблице указан артикул и параметры самого топливного фильтра для бензиновых версий Hyundai Santa Fe 2 с двигателями 2.4 MPi / 2.7 MPi / 3.5 MPi.

Топливный фильтр для Hyundai Santa Fe
Номер каталогаПериод установкиДвигателиДиаметр, ммВысота, ммДиаметр труб или резьбы, ммДавление открытия, барЦена, руб.
311122B000до рестайлинга 2010 г2,7 МП88130трубка 8 мм / 16 мм3.82024 г
311122P000после рестайлинга 2010 г2,4 МПи / 3,5 МПи9588трубка 8 мм3.81639

Существуют фильтры Product Line-2, предназначенные для послегарантийных автомобилей, их можно определить по символу «S» перед оригинальным номером. Линия-2 поставляется официальным дилерам Kia и Hyundai как более дешевая альтернатива оригиналу.

Аналоги для замены можно приобрести по указанным в таблице:

РежиссерКод продавцаЦена, руб.
Бензиновые топливные фильтры Hyundai Santa Fe 2 — аналоги для двигателей 2.7MPi
JDJDF0006397
КварцевыйQZ311122B000404
СиделСТ-31112-2Б000609
Аналог топливного фильтра Hyundai Santa Fe 2 для автомобилей с двигателями 2.4 MPi / 3.5 MPi
КортексKF0061794
NippartsN13303261687
СиделСТ-31112-2П0001009

Иногда бывает необходимо поменять сетку фильтра, которая подсоединяется к бензонасосу. Такой фильтр грубой очистки в автомобилях Санта-Фе до рестайлинга имеет разные номера для дизельной / бензиновой версии, но после 2010 года тип двигателя значения не имеет и артикул имеет номер.

Топливный модуль для Hyundai Santa Fe
Номер каталогаПрименимость к двигателямПериод установкиЦена, руб.
310902D0502,7 МПдо рестайлинга 2010 г388
310902B9002.2TCiпосле рестайлинга 2010 г656
310902P0002.4MPi / 3.5MPi / 2.0 TCi / 2.0TCiпосле рестайлинга 2010 г656

Видео:Hyundai Santa Fe 2011 рестайлинг дизель - замена топливного фильтра. Fuel filter replacementСкачать

Hyundai Santa Fe 2011 рестайлинг дизель - замена топливного фильтра. Fuel filter replacement

Топливный фильтр на Hyundai дизель

На дизельных версиях Hyundai Santa Fe второго поколения с двигателями 2.0TCi / 2.2TCi устанавливается выносной топливный фильтр. Кроме того, в зависимости от двигателя и года выпуска их количество, несмотря на одинаковые размеры, будет разным. Отличия в связи с изменением конструкции топливной системы в конце 2006 года. Сам фильтр находится в моторном отсеке с левой стороны, если смотреть по направлению к автомобилю.

Размеры топливного фильтра и его применимость указаны в таблице ниже;

Топливный фильтр для Hyundai Santa Fe
Номер каталогаПериод установкиДвигателиДиаметр, ммВысота, ммДиаметр труб или резьбы, ммДавление открытия, барЦена, руб.
319222691011.2005 — 10.20062.2TCi80143резьба M16 * 1,5 мм1753
319222B90010.2006 — 06.20122.0TCi / 2.2TCi80143резьба M16 * 1,5 мм1762 г

Область применения фильтра дизельного топлива довольно широка и охватывает многие автомобили Kia / Hyundai, все модели, от которых подходит топливный фильтр на дизель Santa Fe 2, представлены в таблице.

АвтомобилиПоколение — двигатели
Топливный фильтр для Hyundai Santa Fe 319222B900
Киа Каренс2-е поколение — 1.6TCi / 2.0TCi, 3-е поколение — 1.7TCi
Kia Optima / Magentis2-е поколение — 2.0TCi, 3-е поколение — 1.7TCi
Киа Рио2-е поколение — 1.5TCi
Киа Соренто1-е поколение — 2.5TCi, 2-е поколение — 2.0TCi / 2.2TCi
Hyundai акцент3-е поколение — 1.5TCi
Hyundai получает1.5TCi
Hyundai Грандер4 поколение — 2.2TCi
Hyundai H11 поколение — 2.5TCi
Hyundai IX553.0TCi
Hyundai i302-е поколение — 1.4TCi / 1.6TCi
Hyundai Матрица1.5TCi
Hyundai Sonata NF5 поколение — 2.0TCi
Топливный фильтр для Hyundai Santa Fe 3192226910
Киа Каренс2-е поколение — 2.0TCi
Kia Optima / Magentis2-е поколение — 2.0TCi
Киа Рио2-е поколение — 1.5TCi
Киа Соренто1-е поколение — 2.5TCi, 2-е поколение — 2.0TCi / 2.2TCi
Hyundai акцент2-е и 3-е поколение — 1.5TCi
Hyundai получает1.5TCi
Hyundai Грандер4 поколение — 2.2TCi
Hyundai H11 поколение — 2.5TCi
Hyundai Матрица1.5TCi
Hyundai Sonata NF5 поколение — 2.0TCi

Замещающие аналоги представлены в таблице:

РежиссерКод продавцаЦена, руб.
Hyundai Santa Fe 2 аналоги фильтра дизельного топлива до рестайлинга 2010
SkyfilFRL-0642177
ДагDF8037237
Мастер-фильтрFMF3127247
Аналоги топливного фильтра Hyundai Santa Fe 2 после рестайлинга 2010 г
AmdAMD.FF31359
КортексKF0024345
ПравильноDX2-0090W623

Бензонасосы Hyundai Santa Fe 2 имеют разные каталожные номера в зависимости от рестайлинга автомобиля. Номера применимости приведены в таблице.

Топливный модуль для Hyundai Santa Fe
Номер каталогаПрименимость к двигателямПериод установкиЦена, руб.
311102B9002.2TCiдо рестайлинга 2010 г19455
311102P0002,4 МПипосле рестайлинга 2010 г15755

Помимо бензиновых двигателей, в дизельных версиях есть изделия из 2 линейки продуктов.

Когда менять топливный фильтр на Hyundai Santa Fe второе поколение

Согласно регламенту ТО, топливный фильтр на бензине Хендай Санта Фе 2 меняют каждые 60 000 км или четыре года эксплуатации автомобиля. На автомобиле с дизельным двигателем топливный фильтр заменяют чаще, примерно раз в два года или после 30 000 км пробега. Также следует учитывать качество бытового топлива и условия эксплуатации автомобиля, что значительно сокращает срок замены фильтра.

🌟 Видео

Замена топливного фильтра Hyundai Santa Fe Classic 2.0 CRDIСкачать

Замена топливного фильтра Hyundai Santa Fe Classic 2.0 CRDI

HYUNDAI SANTA FE NEW. Замена топливного фильтраСкачать

HYUNDAI SANTA FE NEW. Замена топливного фильтра

Лайфхак Быстрая замена клапа ЕГР Hyundai Santa fe 2 2 D4HBСкачать

Лайфхак  Быстрая замена клапа ЕГР Hyundai Santa fe 2 2 D4HB

Хендай Санта Фе 2.2 | Ремонт | Замена топливного фильтраСкачать

Хендай Санта Фе 2.2 | Ремонт | Замена топливного фильтра

Hyundai Santa Fe 2.2 дизель D4HB ошибка P0088 что делатьСкачать

Hyundai Santa Fe 2.2 дизель D4HB ошибка P0088 что делать

Заменить топливный фильтр,топливный насос.Хендай санта феСкачать

Заменить топливный фильтр,топливный насос.Хендай санта фе

HYUNDAI Santa Fe 2013 замена топливного фильтра ч2Скачать

HYUNDAI Santa Fe 2013 замена топливного фильтра ч2

замена топливного фильтра на SANTA FE SM 2004 года ( CLASSIC)Скачать

замена топливного фильтра на SANTA FE SM 2004 года ( CLASSIC)

Замена топливного фильтра Хендай Санта Фе 2008Скачать

Замена топливного фильтра Хендай Санта Фе 2008

Santa fe 2,4 замена топливного фильтраСкачать

Santa fe 2,4 замена топливного фильтра

Хендай санта фе. hyundai santa fe. ТО замена фильтров.Скачать

Хендай санта фе. hyundai santa fe. ТО замена фильтров.

Замена топливного фильтра Hyundai Santa Fe 2006 г. 2.0 CRDi D4EA Дизель 4WDСкачать

Замена топливного фильтра Hyundai Santa Fe 2006 г. 2.0 CRDi D4EA Дизель 4WD

Замена топливного фильтра Hyundai SM (Santa Fe classic) ООО "ТагАЗ"Скачать

Замена топливного фильтра Hyundai SM (Santa Fe classic) ООО "ТагАЗ"
Поделиться или сохранить к себе:
