Совместимые инструкции по подключению:

  • Kia Rio 4 (2017-2021 гг.)
  • Hyundai Solaris 2 (2017-2021 гг.)
  • Киа Сид 3 поколения (2018-2021 гг.)

5 Шагов подключения адаптера:

Выполняйте подключение при выключенном зажигании и «загнутом» плюсе аккумулятора во избежание случайного короткого замыкания в проводке при установке!

Адаптер Adacar не требует программирования (предварительно накачиваем и тестируем на вашем автомобиле).

  1. Подключите переходное гнездо (3,5 мм) к входу «W / R» магнитолы Pioneer (вход на задней панели магнитолы для дистанционного управления кнопками на рулевом колесе);
  2. Подключите красный провод адаптера (ACC) к ACC (питание после включения зажигания). Этот переходный кабель можно подключить к ACC автомобиля (опционально): — к контакту 22 аудиоразъема Connector B Kia Rio в соответствии с рисунком 1, представленным ниже; — или к красному проводу магнитолы Pioneer (см рисунок 2);
  3. Подключите черный провод адаптера (GND) к массе автомобиля. Этот переходной кабель можно подключить (опционально): — к контакту 12 аудиоразъема Connector B Kia Rio в соответствии с рисунком 1, представленным ниже; — или к черному проводу разъема магнитолы Pioneer (см рисунок 2);
  4. Подключите оранжевый провод адаптера (Signal +) к сигнальному проводу от кнопок на руле, который обычно находится на контакте 12 разъема A аудиоразъема Kia Rio в соответствии с рисунком 1 ниже;
  5. Подключите синий провод адаптера (сигнал -) к «массе» GND сигнального провода кнопки рулевого колеса, который обычно находится на контакте 26 аудиоразъема Kia Rio Connector A в соответствии с рисунком 1 ниже.

Это успешно завершает соединение, и вы можете включить машину,
для начала управлять магнитолой Pioneer с помощью многофункциональных кнопок!

Установка адаптера кнопок руля Kia Rio 4 Рисунок 1 — Распиновка аудиоразъемов Kia Rio 4 (Hyundai Solaris 2) разъем-магнитолы-для-подключения-адаптера-кнопки Рисунок 2 — Разъем магнитолы Pioneer



📽️ Видео

Обучение кнопок руля для управления мультимедией TEYESСкачать

Обучение кнопок руля для управления мультимедией TEYES

Установка круиз-контроля на KIA RIO X и КИА РИО 4 рестайлингСкачать

Установка круиз-контроля на KIA RIO X и КИА РИО 4 рестайлинг

Кнопки Управления магнитолой с руля Kia Rio и адаптерСкачать

Кнопки Управления магнитолой с руля Kia Rio и адаптер

установка кнопки руля kia rioСкачать

установка кнопки руля kia rio

Установка Круиз контроля и лимитера на Kia RioСкачать

Установка Круиз контроля и лимитера на Kia Rio

Подключение кнопок руля Солярис, Рио к Андроид магнитолеСкачать

Подключение кнопок руля Солярис, Рио к Андроид магнитоле

Установка круиз контроля с aliexpress на КИА РИО 4 Улучшаем комплектацию своими руками#kiario4 #ЖИВУСкачать

Установка круиз контроля с aliexpress на КИА РИО 4 Улучшаем комплектацию своими руками#kiario4 #ЖИВУ

Установка кнопок на руль киа риоСкачать

Установка кнопок на руль киа рио

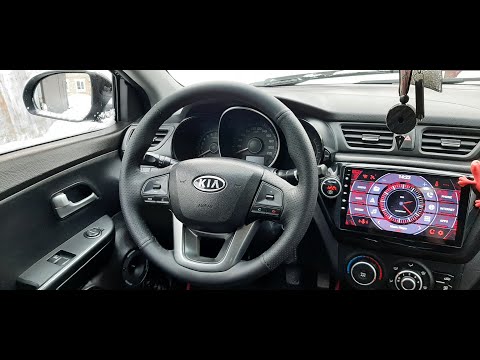

Установка подключение кнопок на руль киа рио 3, Мультируль и коженная оплетка с китая AliExpress ...Скачать
