Для запуска двигателя требуется стартер Hyundai Accent. Крутит коленчатый вал, забирает энергию от АКБ. Электромагнитное реле используется для отсоединения стартера от маховика. Он выполняет две функции: питает обмотки стартера и механически соединяет шестерню свободного хода с венцом маховика. При использовании пускового устройства следует соблюдать простые правила: работа устройства должна быть кратковременной, не более 10-15 секунд. Полностью исправный двигатель с впрыском топлива должен запуститься примерно через 0,8 секунды. Если время запуска больше, нужно искать причину такого поведения.
Содержание:
- Как снять стартер Hyundai Accent
- Разборка и ремонт

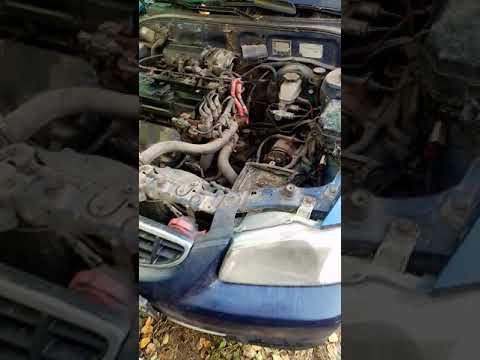

Видео:Снятие и разборка стартера Хёндай акцентСкачать
Как снять стартер Хендай Акцент
Для разборки стартера потребуются ключи и головки на «12», «13», плоскогубцы. Все работы нужно производить снизу автомобиля, желательно на смотровой яме или на лифте. Обесточить систему питания обязательно — плюсовой провод подходит к реле катушки стартера, на нем нет предохранителя, поэтому при коротком замыкании может возникнуть пожар. Разборка:
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Головкой и храповиком открутите держатель стартера на блоке сцепления сверху.
- Отсоедините трос управления тяговым реле (тонкий).
- Снимите резиновую оболочку, закрывающую силовой кабель стартера.
- Откручиваем гайку, фиксирующую кабельный наконечник.
- После снятия провода можно приступать к откручиванию всех оставшихся болтов крепления.
- Головкой на «13» откручиваем нижний болт крепления.
- Все, теперь вы можете снять стартер Hyundai и приступить к его ремонту.
Установка производится в обратной последовательности. Перед установкой рекомендуется заменить все важные компоненты двигателя.

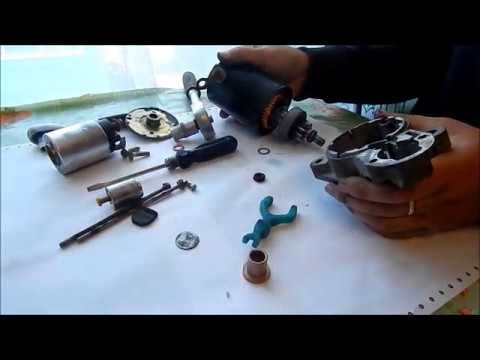

Видео:Разборка стартера и основные его неисправности на Хюндай Акцент, Элантра (Hyundai Accent, Elantra).Скачать
Разборка и ремонт
Теперь нужно полностью разобрать стартер Hyundai Accent и заменить жизненно важные компоненты:
- Щетки: стираются при вращении ротора.
- Втулки: ротор расположен внутри них и также действует как отрицательный контакт для питания своей обмотки.
- При необходимости электромагнитное реле необходимо заменить.
- Бендикс и обгонную муфту меняют при сильном износе или выходе из строя: стартер не вращает маховик двигателя.
Порядок разборки стартера:
- Отсоедините провод от болта контакта тягового реле к обмотке статора.
- Реле закреплено двумя винтами: снимите их крестовой отверткой.
- Снимите якорь осторожно, постарайтесь не потерять пружину.
- Приступая к задней крышке — откручиваем два болта, которые стягивают весь корпус.
- С помощью фигурной отвертки открутите фиксатор узла щетки.
- Разберите заднюю крышку и аккуратно снимите щетки. Оцените их состояние. В любом случае их необходимо заменить.
- Снимите прокладку с задней части ротора.
- На передней части стартера имеется держатель и рычаг переключения передач с односторонней муфтой. Снимите их осторожно, при необходимости произведите замену.
- Теперь вы можете вынуть ротор (якорь) из корпуса.
Обязательно осмотрите ротор визуально — никаких работ на нем производиться не должно. Если он присутствует, необходимо выровнять поверхность на токарном станке. Если выход небольшой, его можно зачистить мелкозернистой наждачной бумагой.
С помощью мультиметра проверьте, не закорочены ли обмотки ротора на массу. Если произошло короткое замыкание, то лучше поменять ротор или весь стартер. Новый при правильном использовании прослужит 5-10 лет. Для снятия обгонной муфты вам потребуются:
- Установите оправку на стопорное кольцо в передней части ротора.
- Плавно опускаем кольцо, под ним должна быть защелка.
- Снимите стопорное кольцо (защелку), его можно вытащить плоской отверткой.
- Снимите стопорное кольцо и обгонную муфту с шестерней.
После снятия этого агрегата нужно его проверить — шестерня должна свободно вращаться только в одну сторону. Если он вращается в обоих направлениях, его необходимо заменить. Обязательно проведите тщательную диагностику и тщательный осмотр — ротор и другие элементы не должны иметь повреждений, трещин, перегибов или деформаций. При сборке стартера Hyundai Accent нет необходимости использовать дополнительную смазку для приводов. Постарайтесь не повредить датчики Hyundai Accent при ремонте и их силовые цепи. И напоследок посмотрите видео о ремонте и замене стартера Hyundai Accent:
