Субкомпакт Hyundai Getz производился в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. За это время модель претерпела модернизацию, хотя некоторые называют ее вторым поколением. В этой публикации вы найдете описание предохранителей и реле Hyundai Getz с блок-схемами и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Конструкция блоков и назначение содержащихся в них элементов могут различаться и зависеть от типа двигателя и уровня оснащения вашего Hyundai Getz. Сверьтесь с описанием со схемами на обратной стороне защитной крышки.

Видео:Предохранители Хендай Гетц и реле с описанием и схемами блоковСкачать

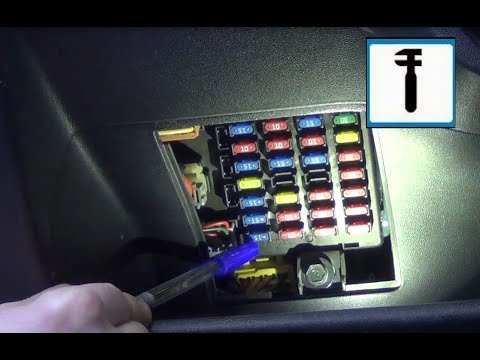

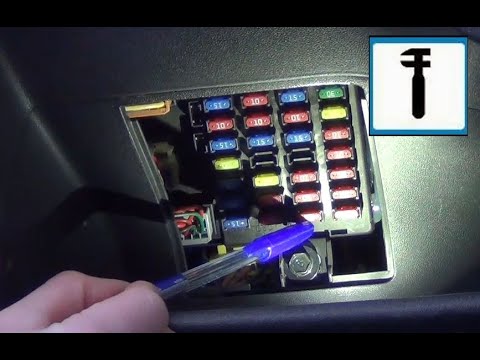

Блок в салоне

Находится под панелью приборов со стороны водителя за защитной крышкой.

Фото — схема

Описание предохранителей

один	10A Выключатель кондиционера, выключатель обогревателя заднего стекла
2	10А Передний левый фонарь, левый задний фонарь
3	10А Панель приборов
4	Аудиосистема 10А, переключатель зеркал заднего вида с электроприводом
5	10А Автоматический селектор передач, выключатель фонарей заднего хода, выключатель аварийной сигнализации
6	10A Передний правый габаритный фонарь, правый задний фонарь, левый фонарь освещения номерного знака (правый
7	Инструментальный резистор предварительного возбуждения 10А. ЭБУ с таймером и таймером защиты от кражи для предупреждения о непристегнутом ремне безопасности
8	Прикуриватель 15А
9	Генератор 10А, ЭБУ электроусилителя рулевого управления, ЭБУ двигателя и трансмиссии (кроме двигателя 1,1 л), ЭБУ двигателя (двигатель 1,1 л), датчик скорости, переключатель рычага автоматического переключения передач
10	10A ЭБУ подушки безопасности
11	20A Повторение для дверного замка, реле отпирания двери, блока управления люком, команда запирания двери водителя
12	15A Электродвигатель заднего стеклоочистителя, блок рулевых переключателей
тринадцать	Пуск повторения 10А, противоугонное реле
14	Резерв
15	10А Блок управления дневными ходовыми огнями
шестнадцать	Переключатель обогрева левого переднего сиденья (правое
17	10A Выключатель обогрева заднего стекла. ЭБУ двигателя, электропривода и обогрева наружных зеркал со стороны водителя (пассажира)
18	15А Катушка зажигания, конденсатор
19	15А Реле электрического стеклоподъемника, выключатель стоп-сигнала
ветры	Выключатель аварийной сигнализации 15А, ЭБУ с задержкой и противоугонной системой
21 год	Электродвигатель стеклоочистителя 20А, блок переключателей рулевого управления
22	10А Реле заднего противотуманного света
23	10A Реле противотуманных фар, реле стеклоподъемника. ЭБУ с таймером и сигнализацией, таймер обогрева заднего стекла, электропривод управления окантовкой левой (правой) фары, переключатель управления окантовкой фары
24	10A Реле вентилятора салона, блок управления люком
25	Реле обогрева заднего стекла 30А, таймер обогрева заднего стекла, ЭБУ с синхронизацией и противоугонной системой
26	15А Правая фара
27	10А реле противотуманных фар
28 год	10А Левая фара, панель приборов
29	15А Панель приборов, выключатель задних противотуманных фар, разъем линии передачи данных, аудиосистема. Блок управления двигателем с датчиком светового сигнала открытия двери и системой газораспределения, универсальный контрольный разъем, освещение багажного отделения, внутренние прожекторы, внутреннее потолочное освещение, полка на крыше в сборе
тридцать	Пинцет
31 год	Замена

Предохранитель №8, 15А, отвечает за прикуриватель.

Реле установлены на задней панели устройства.

Схема реле

Назначение реле

К10 — Реле-переключатель указателей поворота и аварийной сигнализации
К11 — Реле противотуманных фар
К12 — Реле обогрева стекла задней двери
К13 — Реле габаритных огней
К14 — Реле стеклоподъемника
К15 — Реле заднего противотуманного света
К16 — Блок управления внешним освещением при дневной езде

Отдельно реле стеклоочистителя и омывателя находится в переключателе на правой рулевой колонке.

Видео:Замена предохранителя реле вентилятора салона в Hyundai GetzСкачать

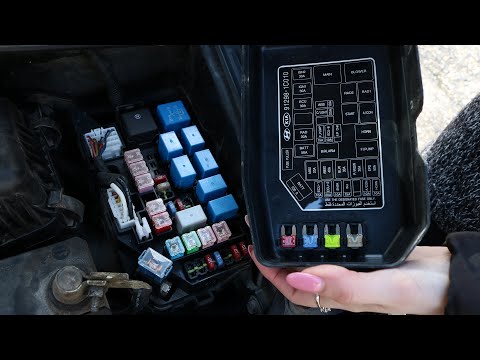

Блок под капотом

Он расположен в левой части моторного отсека.

Фото — пример исполнения

Схема с крышки блока

Схема

Обозначение реле

1 — реле вентилятора отопителя Е 51
2 — место под реле включения вентилятора высокоскоростной системы охлаждения двигателя Е 44
3 — реле включения вентилятора тихоходной системы охлаждения двигателя Е 43
4 — реле стартера Е 41
5 — место для реле кондиционера Е 50
6 — реле звукового сигнала Е 45
7 — реле топливного насоса Е 49
14 — место под реле сигнализации Е 47
30 — E 42 реле мощности электронной системы управления двигателем

Расшифровка предохранителей

8	10A A / CON — Кондиционер
9	10А HORN — Звуковой сигнал
10	15A INJ — ЭБУ двигателя, форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера
11	50A EPS — Электроусилитель руля
12	30A P / WDW — Электрические стеклоподъемники
тринадцать	30A BLW — Вентилятор внутреннего отопителя
15	SPARE 10 / 15A — Запасные предохранители
шестнадцать	40А АБС. 2 — Блок управления АБС, разъем для удаления воздуха
17	20А АБС. 1 — Блок управления АБС, разъем для удаления воздуха
18	ALT 120 / 100А — Генератор
19	10А СНСР — Кондиционер, топливный насос, антенный блок иммобилайзера, датчик концентрации кислорода, реле топливного насоса, реле кондиционера
ветры	ECU 10A — Топливный насос, предохранитель ECU
21 год	10А АБС — блок управления АБС, штуцер прокачки
22	50A BATT — Задние фонари, предохранители 11, 19, 20, 25, 27, 29
23	30A RAD — Вентилятор радиатора системы охлаждения
24	20A F / PUMP — Автоматический выключатель подачи топлива
25	ECU 30A — Топливный насос, генератор, электронный блок управления
26	30A ING 1 — Выключатель стартера, реле стартера
27	30A ING 2 — Замок зажигания
